Гидроцилиндр рукояти экскаватора гусеничного Hyundai R140LC-9S
Гидроцилиндр рукояти экскаватора гусеничного Hyundai R140LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4210
Наименование:ARM CYLINDER
Версия:2014. 1.31 REV.14A

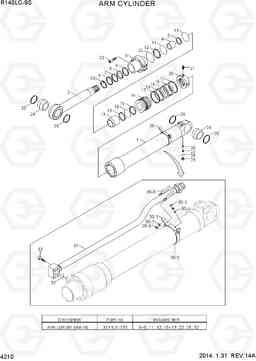

ARM CYLINDER R140LC-9S
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 31Q4-50132 | Гидроцилиндр рукояти в сборе | 1 | ||
*-1 | 31Y1-30972 | ARM CYL SUB ASSY | 1 |
WITHOUT PIPE
|
|
1 | 31Y1-30980 | Гильза цилиндра атригера | 1 | ||
10 | Y190-094000 | Кольцо стопорное | 1 | ||
13 | 31YC-28051 | Кольцо | 1 | ||
14 | 31Y1-31130 | Поршень | 1 | ||
2 | 31Y1-31041 | Шток в сборе | 1 | ||
20 | 31YC-68030 | Гайка | 1 | ||
21 | S114-080144 | Комплект винтов | 1 | ||
23 | S109-160754 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
24 | 61M9-90750 | Втулка поршневого пальца | 2 | ||
25 | Y020-070000 | Пыльник | 4 | ||
26 | 31YC-2A080 | Клапан обратный | 1 | ||
27 | 31YC-99071 | винтовая пружина | 1 | ||
29 | P220-110103 | Заглушка | 1 | ||
3 | 31Y1-31091 | Сальник | 1 | ||
30 | 31Y1-31590 | Стяжной хомут | 1 | ||
30 | 31Y1-31591 | Стяжной хомут | 1 | ||
30-1 | 31Y1-31600 | Хомут | 1 | ||
30-2 | 31Y1-31610 | Хомут | 1 | ||
30-3 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
30-3 | S011-100356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
30-4 | S411-100002 | Шайба пружинная | 2 | ||
30-4 | S411-100006 | Шайба пружинная | 2 | ||
30-5 | S070-052738 | U-образный болт (скоба, П образный) / хомут | 1 | ||
30-5 | S070-052736 | U-образный болт (скоба, П образный) / хомут | 1 | ||
30-6 | S205-101002 | Гайка | 2 | ||
30-6 | S205-101006 | Гайка | 2 | ||
30-7 | S411-100002 | Шайба пружинная | 2 | ||
30-7 | S411-100006 | Шайба пружинная | 2 | ||
31 | 31Y1-31660 | Трубка в сборе - R | 1 | ||
31 | 31Y1-31661 | Трубка в сборе - R | 1 | ||
33 | S107-100454 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
33 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
4 | S732-080030 | Втулка | 1 | ||
5 | Y191-086000 | Кольцо стопорное | 1 | ||
K | 31Y1-31150 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
K11 | S632-110004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K12 | S642-110003 | Кольцо | 1 | ||
K15 | Y420-115002 | Уплотнение | 1 | ||
K16 | Y310-115003 | Кольцо изнашиваемое | 2 | ||
K17 | Y440-115000 | Пыльник | 2 | ||
K18 | S632-060004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K19 | S642-060003 | Кольцо | 2 | ||
K22 | S632-060004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K28 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K32 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K6 | Y220-080013 | уплотнение штока | 1 | ||
K7 | Y180-080020 | Кольцо | 1 | ||
K8 | Y240-080012 | Кольцевой буфер | 1 | ||
K9 | Y110-080011 | стеклоочиститель пыли | 1 |
