Цилиндр ковша экскаватора гусеничного Hyundai R140LC-9S
Цилиндр ковша экскаватора гусеничного Hyundai R140LC-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4220
Наименование:BUCKET CYLINDER
Версия:2014. 1.31 REV.14A

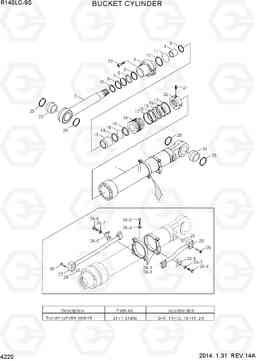

BUCKET CYLINDER R140LC-9S
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 31Q4-60112 | Гидроцилиндр ковша в сборе | 1 | ||
* | 31Q4-60113 | Гидроцилиндр ковша в сборе | 1 | ||
*-1 | 31Y1-31332 | Цилиндр ковша в сборе | 1 |
WITHOUT PIPE
|
|
1 | 31Y1-31341 | Гильза цилиндра атригера | 1 | ||
10 | Y190-084000 | Кольцо стопорное | 1 | ||
13 | 31YC-26030 | Кольцо | 1 | ||
14 | 31Y1-31470 | Поршень | 1 | ||
14 | 31Y1-31471 | Поршень | 1 | ||
2 | 31Y1-31401 | Шток в сборе | 1 | ||
2 | 31Y1-31402 | Шток в сборе | 1 | ||
20 | 31YC-68010 | Гайка | 1 | ||
20 | 31YC-68015 | Гайка | 1 | ||
21 | S114-080144 | Комплект винтов | 1 | ||
22 | S109-140704 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
23 | 61Q6-05540 | Втулка поршневого пальца | 1 | ||
24 | 61M9-90740 | Втулка поршневого пальца | 1 | ||
25 | Y020-070000 | Пыльник | 4 | ||
26 | 31Y1-03820 | Стяжной хомут | 2 | ||
26 | 31Y1-03821 | Стяжной хомут | 2 | ||
26-1 | 31Y1-03830 | Хомут | 1 | ||
26-2 | 31YC-31040 | BAND | 1 | ||
26-3 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
26-4 | S411-100002 | Шайба пружинная | 2 | ||
26-5 | 31YC-36010 | Трубный зажим | 1 | ||
26-6 | S015-120502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
26-7 | S411-120002 | Шайба пружинная | 1 | ||
27 | 31Y1-33581 | Трубка в сборе - R | 1 | ||
27 | 31Y1-33582 | Трубка в сборе - R | 1 | ||
28 | 31Y1-33591 | Трубка в сборе (B) | 1 | ||
28 | 31Y1-33592 | Трубка в сборе (B) | 1 | ||
3 | 31Y1-31440 | Сальник | 1 | ||
30 | S107-100454 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
30 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
4 | S732-070030 | Втулка | 1 | ||
5 | Y191-076000 | Кольцо стопорное | 1 | ||
K | 31Y1-31490 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
K11 | S632-095004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K12 | S642-095003 | Кольцо | 1 | ||
K15 | Y420-100000 | Уплотнение | 1 | ||
K16 | Y310-100200 | Кольцо изнашиваемое | 2 | ||
K17 | Y440-100000 | Пыльник | 2 | ||
K18 | S632-050004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K19 | S642-050003 | Кольцо | 2 | ||
K29 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K6 | Y220-070013 | уплотнение штока | 1 | ||
K7 | Y180-070020 | Кольцо | 1 | ||
K8 | Y240-070012 | Кольцевой буфер | 1 | ||
K9 | Y110-070011 | стеклоочиститель пыли | 1 |
