UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R140LC-9V(INDIA)

UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R140LC-9V(INDIA) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3100

Наименование:UPPER HYD PIPING(BASE)

Версия:

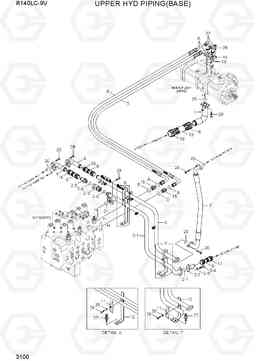

UPPER HYD PIPING(BASE) R140LC-9V(INDIA)

Поз.	Код	Наименование	Кол	Прим.
1	39Q4-11010	всасывающая труба	1
10	P760-093022	Рукав высокого давления (РВД)	1
11	31N4-14240	Трубный зажим	2
12	31Q4-11180MY	возвращение кронштейн	1
13	31Q4-18190MY	Кронштейн трубы	1
14	P174-120102	фланец гидрокси, сплит	4
15	X500-110004	Разъем	2
16	S572-570006	Зажим	8
17	S572-640006	Зажим	4
18	S572-930006	Зажим	4
19	Y171-019004	Кольцо уплотнительное (О-кольцо)	2
2	31N4-DA0020	RETURN PIPE SUB ASSY	1
2-1	31N4-DA0030	Трубка в сборе	1
2-2	31ER-11111	Клапан обратный	1	1.5K
2-3	31E9-0142	Клапан обратный	1	3.0K
2-4	S109-120456	Болт с шестигранной головкой (под шестигранник)	2
2-5	34EA-10120	Соединитель	1
2-6	S631-044004	Кольцо уплотнительное (О-кольцо)	2
2-7	Y172-003004	О кольцо	1
2-8	S403-122006	Плоская шайба	2
20	Y171-027004	Кольцо уплотнительное (О-кольцо)	4
21	Y172-003004	О кольцо	1
22	31N6-15200	Колено фланцевое	2
25	S631-071001	Кольцо уплотнительное (О-кольцо)	1
26	S017-120706	Болт с шестигранной головкой (под шестигранник)	2
27	S109-100306	Болт с шестигранной головкой (под шестигранник)	4
28	S109-100306	Болт с шестигранной головкой (под шестигранник)	20
29	S109-120306	Болт с шестигранной головкой (под шестигранник)	8
3	31N4-DA0040	PIPE-RETURN	1
30	S403-12200B	Плоская шайба	2
4	31Q4-12130MY	Трубка в сборе	2
5	31N3-70380	Рукав высокого давления (РВД)	1
6	31N3-70370	Рукав высокого давления (РВД)	1
7	P760-063040	Рукав высокого давления (РВД)	1
8	P760-063022	Рукав высокого давления (РВД)	2
9	31N8-13100	Рукав высокого давления (РВД)	1
