Гидроразводка трансмиссии (силовой передачи) 2 (#0560-) экскаватора колесного Hyundai R140W-7

Код подсистемы:3330

Наименование:POWER TRAIN HYD PIPING 2(#0560-)

Версия:2010.10.31 REV.10K

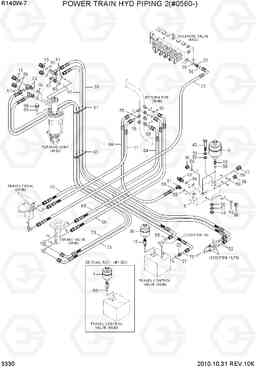

POWER TRAIN HYD PIPING 2(#0560-) R140W-7

Поз.	Код	Наименование	Кол	Прим.
*	@	POWER TRAIN PIPING	1
10	31LF-00500	Датчик давления (переключатель, реле)	1
13	31EK-11130	COUPLING-SCREW	5
15	31N6-30120	Соединитель	1
15	31Q6-30160	Разъем долго	1
18	31N6-30110	Соединитель	2
20	X500-110001	Разъем	1
22	X511-106513	Соединитель	1
31	X520-110003	Штуцер 90 orfs	1
33	31N4-22310	Тройник тип запуска / тест	2
36	P220-110102	Заглушка	3
38	P220-110104	Заглушка	1
42	S017-100902	Болт с шестигранной головкой (под шестигранник)	3
49	S205-101002	Гайка	3
5	31EA-30150	BRAKE SUPPLY VALVE	1
50	S403-102002	Плоская шайба	6
51	S411-100002	Шайба пружинная	6
52	S621-021001	О кольцо	2
53	X420-062056	Шланг в сборе	2
54	P930-082013	Шланг в сборе	1
55	S621-014001	Кольцо уплотнительное (О-кольцо)	4
56	S631-011004	Кольцо уплотнительное (О-кольцо)	8
57	S631-014004	Кольцо уплотнительное (О-кольцо)	5
58	S631-018004	Кольцо уплотнительное (О-кольцо)	4
58	S631-018004	Кольцо уплотнительное (О-кольцо)	3
6	81L1-0003	Гидроаккумулятор	2
61	S551-050203	Зажим	2
66	P930-082023	Шланг в сборе	1
68	X410-062046	Шланг в сборе	2
7	31EC-02190	Гидроаккумулятор	1
70	X420-042044	Шланг в сборе	1
71	X420-042045	Шланг в сборе	1
72	X420-042076	Шланг в сборе	1
73	P930-066050	Шланг в сборе	2
79	S621-011001	Кольцо уплотнительное (О-кольцо)	3
80	S621-012001	Кольцо уплотнительное (О-кольцо)	6
86	31E3-3187	Гидроаккумулятор	1
