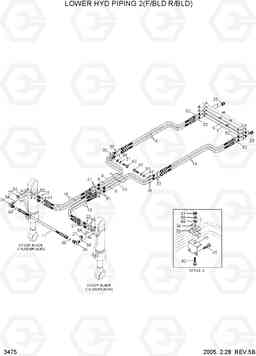

LOWER HYD PIPING 2(F/BLD R/BLD) экскаватора колесного Hyundai R140W-7

Код подсистемы:3475

Наименование:LOWER HYD PIPING 2(F/BLD R/BLD)

Версия:2005. 2.28 REV.5B

LOWER HYD PIPING 2(F/BLD R/BLD) R140W-7

Поз.	Код	Наименование	Кол	Прим.
10	31N4-70530	Трубка в сборе	1
10	31N4-70531	Трубка в сборе	1
11	P603-047012	HOSE ASSY-THD	1
11	P913-047014	Шланг в сборе	1
16	P913-087029	Шланг в сборе	4
16	P910-087029	Шланг в сборе	4
18	P613-067016	HOSE ASSY-THD 0X45	4
18	P913-067016	Шланг в сборе	4
22	P010-110003	Соединитель	4
22	X500-110002	Разъем	4
24	P020-110001	Колено 90	2
24	X520-110001	Штуцер 90 orfs	2
27	P220-110102	Заглушка	2
29	P290-100103	PLUG-CAP	4
29	X710-100103	Крышка	4
34	31E4-3030	Трубный зажим	2
35	31EE-50180	зажим в сборе	2
39	31E4-31430	прокладка зажим	2
40	31E4-31440	Кронштейн трубы	2
42	S017-101006	Болт с шестигранной головкой (под шестигранник)	2
43	S017-120606	Болт с шестигранной головкой (под шестигранник)	2
45	S037-102526	Болт	4
47	S205-101006	Гайка	2
48	S403-10100B	Плоская шайба	12
49	S403-12100B	Плоская шайба	2
50	S411-100006	Шайба пружинная	2
51	S411-120006	Шайба пружинная	2
53	S621-014001	Кольцо уплотнительное (О-кольцо)	8
54	S631-011004	Кольцо уплотнительное (О-кольцо)	4
55	S631-014004	Кольцо уплотнительное (О-кольцо)	4
6	31N5-70310	Трубка в сборе	1
6	31N5-70311	Трубка в сборе	1
60	S621-011001	Кольцо уплотнительное (О-кольцо)	2
61	S621-012001	Кольцо уплотнительное (О-кольцо)	8
7	31N5-70320	Трубка в сборе	1
7	31N5-70321	Трубка в сборе	1
8	31N4-70510	Трубка в сборе	2
8	31N4-70511	Трубка в сборе	2
9	31N4-70520	Трубка в сборе	1
9	31N4-70521	Трубка в сборе	1
