BRAKE VALVE(#0573-) экскаватора колесного Hyundai R140W-7
BRAKE VALVE(#0573-) экскаватора колесного Hyundai R140W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4341
Наименование:BRAKE VALVE(#0573-)
Версия:2007.10.31 REV.7K

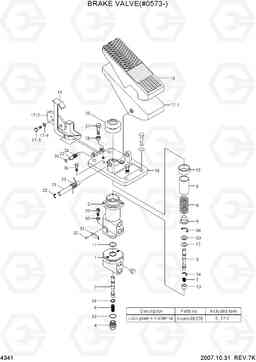

BRAKE VALVE(#0573-) R140W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31N3-30110 | BRAKE VALVE ASSY | 1 | ||
| 1 | XKAK-00001 | опускания кузова | 1 | ||
| 13 | XKAK-00010 | GUIDE | 1 | ||
| 14 | XKAK-00059 | Кольцо стопорное | 2 | ||
| 15 | @ | BUSHING-DU | 1 | ||
| 16 | XKAK-00079 | Педаль пластины | 1 | ||
| 17 | XKAK-00012 | Педаль в сборе | 1 | ||
| 17-1 | XKAK-00013 | PEDAL | 1 | ||
| 17-3 | S017-080206 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 18 | XKAK-00015 | Крышка педали | 1 | ||
| 19 | XKAK-00025 | LATCH | 1 | ||
| 2 | XKAK-00002 | Тело верхняя | 1 | ||
| 20 | XKAK-00048 | сильфон | 1 | ||
| 21 | XKAK-00017 | контактный 1 замок | 1 | ||
| 22 | XKAK-00026 | контактный 2 замок | 1 | ||
| 23 | XKAK-00018 | Весной 1 | 1 | ||
| 24 | XKAK-00082 | пружина 2 | 1 | ||
| 26 | @ | E-RING | 1 | ||
| 27 | S017-080306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28 | S205-08100B | Гайка | 2 | ||
| 29 | S107-080256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | XKAK-00021 | Золотник | 2 | ||
| 30 | S411-080006 | Шайба пружинная | 4 | ||
| 31 | XKAK-00051 | NAME PLATE | 7 | ||
| 4 | XKAK-00004 | Пробка (заглушка) | 1 | ||
| 6 | XKAK-00006 | SPRING-LOWER | 1 | ||
| 7 | XKAK-00007 | SPRING-UPPER | 1 | ||
| 8 | XKAK-00081 | Весной основной | 1 | ||
| 9 | XKAK-00080 | стопорная пружина | 1 | ||
| K17-2 | XKAK-00014 | плита замок | 1 | ||
| K5 | XKAK-00053 | HOLDER | 1 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N10 | @ | O-RING | 1 | ||
| N11 | @ | O-RING | 1 | ||
| N12 | @ | SEAL-OIL | 1 | ||
| N17-4 | @ | WASHER-PLATE | 1 | ||
| N25 | @ | RING-RETAINING | 1 | ||
| N32 | @ | SCREW-DRIVE | 2 | ||
| N33 | @ | WASHER-PLATE | 1 | ||
| N34 | @ | RING-RETAINING | 1 |
