FRONT AXLE HUB REDUCTION(#0560-) экскаватора колесного Hyundai R140W-7
FRONT AXLE HUB REDUCTION(#0560-) экскаватора колесного Hyundai R140W-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5520
Наименование:FRONT AXLE HUB REDUCTION(#0560-)
Версия:2007. 8.31 REV.7H

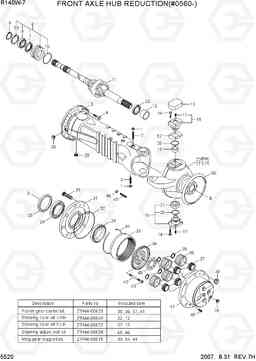

FRONT AXLE HUB REDUCTION(#0560-) R140W-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | FRONT AXLE | 1 |
SEE 5500
|
|
| 1 | ZTAM-00040 | Гайка | 2 | ||
| 10 | ZTAM-00050 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 11 | ZTAM-00509 | UNIVERSAL JOINT | 2 | ||
| 13 | ZTAM-00575 | Втулка | 2 | ||
| 14 | ZTAM-00054 | Болт | 24 | ||
| 15 | ZTAM-00055 | Крышка | 2 | ||
| 17 | ZTAM-00056 | Место смазки | 2 | ||
| 18 | ZTAM-00057 | PIN-PIVOT | 2 | ||
| 19 | ZTAM-00058 | PIN-PIVOT | 2 | ||
| 2 | ZTAM-00041 | Регулировочный болт рулевого управления | 2 | ||
| 20 | ZTAM-00059 | Сальник | 2 | ||
| 21 | ZTAM-00060 | Подшипник | 2 | ||
| 23 | ZTAM-00062 | Сальник | 2 | ||
| 25 | ZTAM-00570 | Пробка магнитная | 2 | ||
| 26 | ZTAM-00006 | Пробка (заглушка) | 4 | ||
| 28 | ZTAM-00064 | Сальник | 2 | ||
| 29 | ZTAM-00065 | Подшипник | 4 | ||
| 3 | ZTAM-00043 | Корпус моста | 2 | ||
| 30 | ZTAM-00066 | Шпилька колеса | 16 | ||
| 31 | ZTAM-00614 | Ступица колеса | 2 | ||
| 32 | ZTAM-00068 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 38 | ZTAM-00074 | Гайка | 20 | ||
| 4 | ZTAM-00044 | Болт | 32 | ||
| 40 | ZTAM-00075 | Болт с потайной | 4 | ||
| 42 | ZTAM-00077 | Шпилька | 16 | ||
| 43 | ZTAM-00078 | Гайка | 16 | ||
| 45 | ZTAM-00080 | Болт | 4 | ||
| 46 | ZTAM-00081 | Гайка | 2 | ||
| 49 | ZTAM-00082 | PLATE-LOCKING | 2 | ||
| 50 | ZTAM-00008 | Кольцо стопорное | 2 | ||
| 57 | ZTAM-00580 | Прокладка регулировочная (0.15t) | 2 | ||
| 57 | ZTAM-00581 | Прокладка регулировочная (0.2t) | 2 | ||
| 57 | ZTAM-00582 | Регулировочная прокладка (0.5t) | 2 | ||
| 6 | ZTAM-00045 | Снижение втулка | 2 |
INCL 7~10, 50
|
|
| 7 | ZTAM-00046 | Сальник | 2 | ||
| 8 | ZTAM-00049 | Подшипник | 2 | ||
| 80 | ZTAM-00624 | PLATE-COVER | 2 | ||
| 9 | ZTAM-00048 | Кольцо стопорное | 2 | ||
| K | ZTAM-00623 | CARRIER KIT | 2 |
SEE ILLUST
|
|
| K | ZTAM-00642 | STEERING CASE KIT 1-RH | 1 |
SEE ILLUST
|
|
| K | ZTAM-00622 | STEERING CASE KIT 2-LH | 1 |
SEE ILLUST
|
|
| K | ZTAM-00628 | Комплект регулировочных болтов | 4 |
SEE ILLUST
|
|
| K | ZTAM-00615 | RING GEAR SUPPORT KIT | 2 |
SEE ILLUST
|
|
| K12 | ZTAM-00052 | втулка тяги | 1 | ||
| K33 | ZTAM-00069 | Шестерня коронная (кольцевая, планетарная) | 2 | ||
| K34 | ZTAM-00070 | Опора | 2 | ||
| K35 | ZTAM-00071 | Кольцо стопорное | 8 | ||
| K36 | ZTAM-00072 | Шестерня планетарная (сателлит) | 8 | ||
| K37 | ZTAM-00073 | Подшипник | 8 | ||
| K41 | ZTAM-00579 | Корпус редуктора в сборе с планетарной передачей | 2 | ||
| K44 | ZTAM-00079 | Кольцо стопорное | 2 | ||
| KN22 | @ | CASE-STEERING,RH | 1 | ||
| KN27 | @ | CASE-STEERING,LH | 1 |
