FUEL FILLER PUMP(#0115-) экскаватора колесного Hyundai R140W-7A
FUEL FILLER PUMP(#0115-) экскаватора колесного Hyundai R140W-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2091
Наименование:FUEL FILLER PUMP(#0115-)
Версия:2008. 11.30 REV.8L

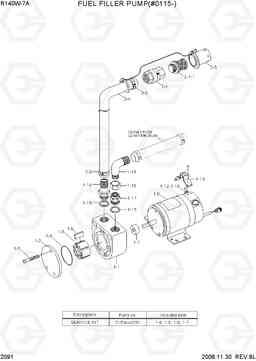

FUEL FILLER PUMP(#0115-) R140W-7A
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 21N6-20312 | FUEL FILLER PUMP | 1 | ||
1 | 21N6-20302 | насос и электродвигатель в сборе | 1 | ||
1-12 | 21EM-45101 | распределительная коробка | 1 | ||
1-15 | 21EM-45500 | Шайба | 3 | ||
1-17 | 21EM-45700 | Фиттинг | 1 | ||
1-18 | 21EM-45800 | гайка локтя | 1 | ||
1-19 | 21EM-45900 | ELBOW | 1 | ||
1-8 | 21EM-45091 | DECAL | 1 | ||
2 | 21EM-46400 | Рукав высокого давления (РВД) | 1 | ||
2-1 | 21M5-50260 | Клапан обратный | 1 | ||
2-1-1 | 2P1-SP-01 | Масляный фильтр в сборе | 1 | ||
2-3 | S520-027000 | Зажим | 1 | ||
2-4 | 21EM-46101 | Шланг | 1 | ||
2-5 | 21EM-46300 | Крышка в сборе | 1 | ||
K | 21EM-46201 | SERVICE KIT | 1 |
SEE ILLUST
|
|
K1-4 | 21EM-45050 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K1-5 | 21EM-45060 | ROTOR | 1 | ||
K1-6 | 21EM-45070 | PLATE-VANE | 5 | ||
K1-7 | 21EM-45080 | Сальник | 1 | ||
N | @ | NOT SUPPLIED PARTS | AR | ||
N1-1 | @ | BODY | 1 | ||
N1-10 | @ | COVER-REAR | 1 | ||
N1-11 | @ | BEARING | 1 | ||
N1-13 | @ | COVER-SWITCH | 1 | ||
N1-14 | @ | SWITCH-TOGGEL | 1 | ||
N1-16 | @ | ADAPTER | 1 | ||
N1-2 | @ | COVER-PUMP | 1 | ||
N1-3 | @ | SCREW | 3 | ||
N1-9 | @ | COVER-FRONT | 1 |
