UPPER HYD PIPING(TRAVEL) экскаватора колесного Hyundai R140W-9
UPPER HYD PIPING(TRAVEL) экскаватора колесного Hyundai R140W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3120
Наименование:UPPER HYD PIPING(TRAVEL)
Версия:2013. 3.31 REV.13C

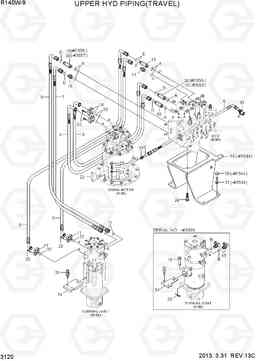

UPPER HYD PIPING(TRAVEL) R140W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | X511-112535 | Соединитель | 1 | ||
| 11 | X500-110004 | Разъем | 1 | ||
| 12 | X511-112546 | Соединитель | 1 | ||
| 12 | X511-112547 | Соединитель | 1 | ||
| 13 | X500-110017 | Разъем | 1 | ||
| 13 | X500-110017 | Разъем | 2 | ||
| 14 | 31Q4-13120 | Кронштейн т / совместное | 1 | ||
| 14 | 31Q4-13120T | Кронштейн т / совместное | 1 | ||
| 14 | 31Q4-12330 | Кронштейн т / совместное | 1 | ||
| 15 | X530-110003 | Штуцер | 2 | ||
| 16 | 31Q4-12250 | SUPPORT WA-MCV | 1 | ||
| 17 | P173-120102 | фланец гидрокси, сплит | 4 | ||
| 17 | P174-120102 | фланец гидрокси, сплит | 4 | ||
| 18 | X511-112547 | Соединитель | 4 | ||
| 18 | P173-080101 | фланец гидрокси, сплит | 4 | ||
| 19 | S491-160702 | Палец | 1 | ||
| 20 | S501-150001 | контактный самоблокирующиеся | 1 | ||
| 21 | S441-160006 | Шайба | 15 | ||
| 21 | S441-160006 | Шайба | 11 | ||
| 22 | 31E3-3053 | Палец для зуба ковша | 1 | ||
| 23 | S109-080256 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 24 | S037-123526 | Болт | 5 | ||
| 25 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 27 | X500-430003 | Разъем | 1 | ||
| 28 | S017-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S017-16055D | Болт с шестигранной головкой (под шестигранник) | 11 | ||
| 3 | 31N4-13090 | Рукав высокого давления (РВД) | 1 | ||
| 3 | 31Q4-13090 | Рукав высокого давления (РВД) | 1 | ||
| 30 | X511-112533 | Разъем долго, ORFS | 2 | ||
| 30 | X511-112533 | Разъем долго, ORFS | 3 | ||
| 30 | X511-112543 | Соединитель | 2 | ||
| 31 | 31Q9-11600 | Выпускной клапан | 1 | ||
| 32 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 33 | Y171-015004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | 31N4-13100 | Рукав высокого давления (РВД) | 1 | ||
| 4 | 31Q4-13100 | Рукав высокого давления (РВД) | 1 | ||
| 5 | 31Q4-13310 | Рукав высокого давления (РВД) | 1 | ||
| 6 | 31Q4-13320 | Рукав высокого давления (РВД) | 1 | ||
| 7 | P933-089016 | Шланг в сборе | 1 | ||
| 8 | P933-089018 | Шланг в сборе | 1 | ||
| 9 | 31Q4-13150 | Рукав высокого давления (РВД) | 1 | ||
| A | S631-024004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| B | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| C | S621-012001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| D | S621-014001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| E | S621-018001 | О кольцо | 2 |
