PILOT HYD PIPING(BOTTOM 2) экскаватора колесного Hyundai R140W-9
PILOT HYD PIPING(BOTTOM 2) экскаватора колесного Hyundai R140W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3240
Наименование:PILOT HYD PIPING(BOTTOM 2)
Версия:2014. 2.28 REV.14B

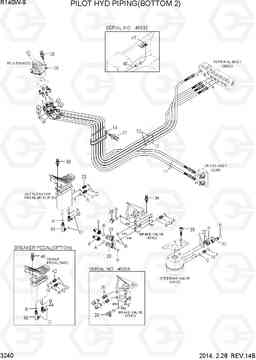

PILOT HYD PIPING(BOTTOM 2) R140W-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
11 | X410-042023 | Шланг в сборе | 2 | ||
12 | X410-042030 | Шланг в сборе | 2 | ||
12 | X410-042032 | Шланг в сборе | 2 | ||
13 | X410-042032 | Шланг в сборе | 2 | ||
13 | X410-042034 | Шланг в сборе | 2 | ||
19 | 31E7-0312 | Зажим | 1 | ||
20 | 31M6-51061 | Шайба | 1 | ||
21 | 31N6-25060 | фильтр последний охранник | 1 | ||
23 | X500-110001 | Разъем | 1 | ||
24 | X500-110002 | Разъем | 4 | ||
25 | X500-310003 | Разъем | 2 | ||
26 | 31N6-39130 | Тест разъем | 2 | ||
26 | P220-110103 | Заглушка | 2 | ||
27 | 31N5-30050 | Соединитель | 2 | ||
28 | X520-110001 | Штуцер 90 orfs | 1 | ||
29 | X520-110002 | Штуцер 90 orfs | 2 | ||
29 | 31Q6-30040 | Тройник б / тип, ORFS | 2 | ||
30 | 31N6-25110 | Колено 90, долго | 1 | ||
32 | 31Q4-23160 | Тест тройник | 2 | ||
34 | S035-083026 | Болт | 4 | ||
35 | S035-063046 | Болт | 8 | ||
36 | S035-062026 | Болт | 3 |
STD
|
|
36 | S037-102526 | Болт | 3 |
OPT,2WAY PEDAL
|
|
37 | S037-102042 | Болт | 1 | ||
38 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
42 | X500-110001 | Разъем | 1 |
OPT, BREAKER
|
|
43 | 31N6-25060 | фильтр последний охранник | 1 |
OPT, BREAKER
|
|
44 | X520-110001 | Штуцер 90 orfs | 1 |
OPT, BREAKER
|
|
45 | 31N6-25110 | Колено 90, долго | 1 |
OPT, BREAKER
|
|
46 | S037-102526 | Болт | 2 |
OPT, BREAKER
|
|
47 | 21E6-30540 | рубильником | 1 |
OPT, BREAKER
|
|
48 | 21NB-00200 | Жгут доб | 1 | ||
8 | 31Q8-40510 | Датчик давления | 1 |
WORKING
|
|
8 | 31Q4-40820 | Датчик давления | 1 |
WORKING
|
|
9 | 31Q4-40560 | Датчик давления (переключатель, реле) | 1 |
BRAKE LAMP
|
|
9 | 31Q4-40840 | Датчик давления (переключатель, реле) | 1 |
BRAKE LAMP
|
|
A | S631-011004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
B | S631-014004 | Кольцо уплотнительное (О-кольцо) | 8 | ||
C | S611-016001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
D | S621-011001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
E | S621-012001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
F | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 |
