LOWER HYD PIPING 2(-#0073) экскаватора колесного Hyundai R140W-9

Код подсистемы:3410

Наименование:LOWER HYD PIPING 2(-#0073)

Версия:2011.3.31 REV.11C

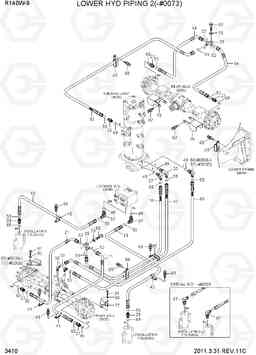

LOWER HYD PIPING 2(-#0073) R140W-9

Поз.	Код	Наименование	Кол	Прим.
11	P933-047025	Шланг в сборе	1
11	P933-047023	Шланг в сборе	1
12	P933-066038	Шланг в сборе	2
12	P933-066037	Шланг в сборе	2
13	P913-067018	Шланг в сборе	2
13	P933-067018	Шланг в сборе	2
14	P923-047018	Шланг в сборе	2
14	P923-047016	Шланг в сборе	2
18	P933-067029	Шланг в сборе	1
21	P933-047026	Шланг в сборе	1
21	P913-047026	Шланг в сборе	1
23	X500-110002	Разъем	1
23	X500-110002	Разъем	3
25	31N5-41030	Тройник mountingg	2
27	X500-210002	Разъем	4
27	31N6-41170	Соединитель	4
30	31N4-12120	Колено 90	2
32	P933-067028	Шланг в сборе	1
33	31N1-40130	Колено 90, длинный, ORFS	2
37	X520-110002	Штуцер 90 orfs	5
37	X520-110002	Штуцер 90 orfs	2
40	P933-066042	Шланг в сборе	2
40	P933-066039	Шланг в сборе	2
41	31L7-10190	Зажим трубки	2
42	31L7-10200	Зажим трубки	2
43	31L7-10230	зажим	6
49	S631-014004	Кольцо уплотнительное (О-кольцо)	8
52	S621-011001	Кольцо уплотнительное (О-кольцо)	8
53	S621-012001	Кольцо уплотнительное (О-кольцо)	12
58	P392-180000	Шайба медная	2
60	Y161-014001	Кольцо уплотнительное (О-кольцо)	4
63	S017-100356	Болт с шестигранной головкой (под шестигранник)	2
65	S037-101526	Болт	10
73	S411-100006	Шайба пружинная	2
77	31N4-41161	Крышка ва передняя	2
77	31Q4-41160	Крышка ва передняя	1
79	31N4-41200	Крышка тормозной шланг	2
79	31Q4-41200	Крышка тормозной шланг	2
80	S441-120006	Шайба	6
81	S018-120506	Болт с шестигранной головкой (под шестигранник)	6
82	S037-102526	Болт	4
83	31Q4-41170	Крышка ва передняя	1
84	31L7-10240	Зажим трубки	2
85	31L7-10270	Зажим трубки	2
86	X530-110002	Штуцер	1
