LOWER HYD PIPING 2(#0074-) экскаватора колесного Hyundai R140W-9

Код подсистемы:3411

Наименование:LOWER HYD PIPING 2(#0074-)

Версия:2011.12.31 REV.11M

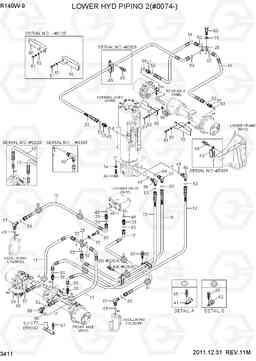

LOWER HYD PIPING 2(#0074-) R140W-9

Поз.	Код	Наименование	Кол	Прим.
11	P933-043024	Шланг в сборе	2
12	P923-066038	Шланг в сборе	2
12	P923-066036	Шланг в сборе	2
13	P933-067018	Шланг в сборе	2
14	P923-043020	Шланг в сборе	2
18	P933-067029	Шланг в сборе	1
23	X500-110002	Разъем	3
25	31N5-41030	Тройник mountingg	2
27	31N6-41170	Соединитель	2
30	X500-210006	Разъем	2
32	P933-067028	Шланг в сборе	1
32	P923-067022	Шланг в сборе	1
33	31N1-40130	Колено 90, длинный, ORFS	3
37	X520-110002	Штуцер 90 orfs	3
41	31L7-10190	Зажим трубки	2
42	31L7-10200	Зажим трубки	6
43	31L7-10230	зажим	2
49	S631-014004	Кольцо уплотнительное (О-кольцо)	8
52	S621-011001	Кольцо уплотнительное (О-кольцо)	8
53	S621-012001	Кольцо уплотнительное (О-кольцо)	12
60	Y161-014001	Кольцо уплотнительное (О-кольцо)	4
63	S017-100356	Болт с шестигранной головкой (под шестигранник)	2
64	S017-120506	Болт с шестигранной головкой (под шестигранник)	4
65	S037-101526	Болт	8
65	S037-101526	Болт	11
73	S411-100006	Шайба пружинная	2
74	S411-120006	Шайба пружинная	4
77	31Q4-43010	Крышка ва передняя	1
79	31Q4-43090	Крышка LH	1
79	31Q4-43091	Крышка LH	1
80	31Q4-43100	Крышка RH	1
80	31Q4-43101	Крышка RH	1
81	S017-16030D	Болт с шестигранной головкой (под шестигранник)	4
81	S017-160506	Болт с шестигранной головкой (под шестигранник)	4
82	S403-162006	Плоская шайба	4
82	S441-160006	Шайба	4
83	31Q4-43020	Крышка ва передняя	1
84	31L7-10250	Зажим трубки, Ins одного	1
85	31L7-10270	Зажим трубки	1
86	X530-110002	Штуцер	1
86	X530-110002	Штуцер	2
87	S057-160451	Болт с шестигранной головкой (под шестигранник) и фланцем	4
88	X530-210001	Штуцер	2
89	31Q4-43170	PROTECTOR	2
90	S205-16100B	Гайка	4
