Поворотный редуктор (Гидромотор поворота платформы) экскаватора колесного Hyundai R140W-9

Код подсистемы:4100

Наименование:SWING MOTOR

Версия:2014. 7.31 REV.14G

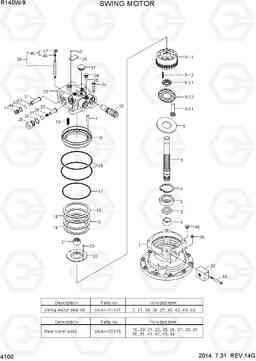

SWING MOTOR R140W-9

Поз.	Код	Наименование	Кол	Прим.
N	@	NOT SUPPLIED PARTS	AR
*-1	31Q4-11132	Поворотный редуктор (Гидромотор поворота платформы)	1
*-1	31Q4-11132AR	Поворотный редуктор (Гидромотор поворота платформы)	1
*-2	@	SWING REDUCTION GEAR	1	SEE 4110
1	XKAY-02174	BODY	1	OLD
1	XKAY-02199	BODY	1	NEW
14	XKAY-01109	пластина трения	2
15	XKAY-01110	Пластина	2
16	XKAY-01111	Поршень тормозного цилиндра	1
19	XKAY-01585	Пружина	16
20	XKAY-01113	крышка багажного	1
20	XKAY-02011	крышка багажного	1
21	XKAY-00304	Подшипник роликовый игольчатый	1
22	XKAY-00562	Палец	2
23	XKAY-01114	Диск распределительный	1
23	XKAY-02009	Диск распределительный	1
24	XKAY-00308	Болт барашек	4
25	XKAY-00309	Пробка (заглушка)	2	OLD
25	XKAY-02200	Пробка (заглушка)	2	NEW,KIT CHANGE
28	XKAY-00311	Пружина	2	OLD
28	XKAY-02201	Пружина	2	NEW,KIT CHANGE
29	XKAY-00312	CHECK	2	OLD
29	XKAY-02202	CHECK	2	NEW,KIT CHANGE
3	XKAY-00282	Подшипник роликовый	1
30	XKAY-01586	Клапан предохранительный (разгрузочный, сброса давления) в сборе	2
30	XKAY-00313	Клапан предохранительный (разгрузочный, сброса давления) в сборе	2
31	XKAY-00314	безопорная ВВЛ сборе	2
32	XKAY-01470	Время в сборе задержка клапан	1
33	XKAY-00692	Болт барашек	3
34	XKAY-00150	Пробка (заглушка)	3
36	XKAY-00140	Пробка (заглушка)	1
37	XKAY-00317	Пробка (заглушка)	1
38	XKAY-01115	Уровнемер	1	OLD
38	XKAY-02012	LEVEL GAUGE ASSY	1	NEW
39	XKAY-01116	NAME PLATE	1
39	XKAY-02002	NAME PLATE	1
4	XKAY-00283	Кольцо стопорное	1
40	XKAY-00277	RIVET	2
41	XKAY-00322	Пробка (заглушка)	2
45	XKAY-00137	Пробка (заглушка)	1
46	XKAY-02203	LEVEL GAUGE KIT	1	NEW
46	XKAY-02203	LEVEL GAUGE KIT	1
47	XKAY-02194	BAR-LEVEL	1	NEW
47	XKAY-02194	LEVEL BAR	1
48	XKAY-01985	Пробка (заглушка)	1	NEW
48	XKAY-01985	Пробка (заглушка)	1
49	XKAY-02173	REAR COVER ASSY	1	SEE ILLUST
5	XKAY-01100	Вал	1
6	XKAY-00285	Втулка	1
7	XKAY-00625	Палец	1
8	XKAY-01101	плита обуви	1
9	XKAY-01102	Ремкомплект	1
9	XKAY-02003	Ремкомплект	1
9	XKAY-02004	Ремкомплект	1
9-1	XKAY-01103	Ремкомплект блока цилиндров	1
9-1	JA7D9016A	удален ...	1
9-1	XKAY-02006	Ремкомплект блока цилиндров	1
9-2	XKAY-01105	Ремкомплект	1
9-3	XKAY-01107	Ремкоплект поршня	1
K	XKAY-01117	Ремкомплект / комплект уплотнений (ремкомплект)	1	SEE ILLUST
K17	XKAY-00301	Кольцо уплотнительное (О-кольцо)	1
K18	XKAY-01112	Кольцо уплотнительное (О-кольцо)	2
K2	XKAY-00281	Сальник	1
K26	XKAY-00141	Кольцо	2
K27	XKAY-00310	Кольцо уплотнительное (О-кольцо)	2
K35	XKAY-00256	Кольцо уплотнительное (О-кольцо)	3
K42	XKAY-00324	Кольцо уплотнительное (О-кольцо)	2
K43	XKAY-00247	Кольцо уплотнительное (О-кольцо)	2
K44	XKAY-00605	Кольцо	2
N*	@	SWING MOTOR ASSY	1	*-1,*-2
N*	31Q4-12121	Поворотный редуктор (Гидромотор поворота платформы), в сборе	1	*-1,*-2
N*	31Q4-10170	Поворотный редуктор (Гидромотор поворота платформы), в сборе	1	*-1,*-2
N*	31Q4-10170SG8	Поворотный редуктор (Гидромотор поворота платформы), в сборе	1	*-1,*-2
N*-1	31Q4-11130	Поворотный редуктор (Гидромотор поворота платформы)	1
N23	XKAY-01114	Диск распределительный	1
N23	XKAY-02009	Диск распределительный	1
N9-11	XKAY-01104	Блок цилиндров	1
N9-11	JA7D9004A	удален ...	1
N9-11	XKAY-02008	Блок цилиндров	1
N9-12	XKAY-00291	Пружина	9
N9-12	XKAY-02010	Пружина	9
N9-21	XKAY-01584	Шариковая направляющая	1
N9-22	XKAY-01106	Установочная пластина	1
N9-31	XKAY-01108	Комплект поршней (поршень в сборе)	9
