Гидроцилиндр стрелы экскаватора колесного Hyundai R140W-9
Гидроцилиндр стрелы экскаватора колесного Hyundai R140W-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4200
Наименование:BOOM CYLINDER
Версия:2014. 1.31 REV.14A

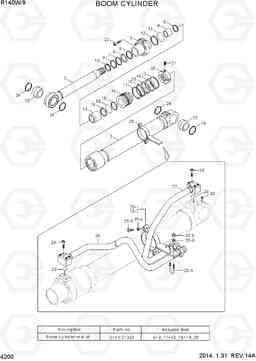

BOOM CYLINDER R140W-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Q4-50110 | Гидроцилиндр стрелы, левый | 1 | ||
| * | 31Q4-50111 | Гидроцилиндр стрелы, левый | 1 | ||
| * | 31Q4-50120 | Гидроцилиндр стрелы, правый | 1 | ||
| * | 31Q4-50121 | Гидроцилиндр стрелы, правый | 1 | ||
| *-1 | 31Y1-31160 | Цилиндр | 1 |
WITHOUT PIPE
|
|
| *-1 | 31Y1-31161 | Цилиндр | 1 |
WITHOUT PIPE
|
|
| 1 | 31Y1-31170 | Гильза цилиндра атригера | 1 | ||
| 10 | Y190-089000 | Кольцо стопорное | 1 | ||
| 13 | 31YC-26040 | Кольцо | 1 | ||
| 14 | 31Y1-31300 | Поршень | 1 | ||
| 2 | 31Y1-31230 | Шток в сборе | 1 | ||
| 20 | 31YC-68020 | Гайка | 1 | ||
| 21 | S114-080144 | Комплект винтов | 1 | ||
| 22 | S109-140704 | Болт с шестигранной головкой (под шестигранник) | 14 | ||
| 23 | 61Q6-98820 | Втулка поршневого пальца | 2 | ||
| 23 | 61M9-90740 | Втулка поршневого пальца | 2 | ||
| 24 | Y020-070000 | Пыльник | 4 | ||
| 25 | 31Y1-31620 | Стяжной хомут | 1 | ||
| 25 | 31Y1-31621 | Стяжной хомут | 1 | ||
| 25-1 | 31Y1-31630 | Хомут | 1 | ||
| 25-2 | 31YC-32010 | BAND | 1 | ||
| 25-2 | 31YC-31510 | BAND | 1 | ||
| 25-3 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25-3 | S011-100356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25-4 | S411-100002 | Шайба пружинная | 6 | ||
| 25-4 | S411-100006 | Шайба пружинная | 6 | ||
| 25-5 | S070-052236 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 25-6 | S205-101002 | Гайка | 4 | ||
| 25-6 | S205-101006 | Гайка | 4 | ||
| 26 | 31Y1-31680 | труба в сборе стержень, LH | 1 | ||
| 26 | 31Y1-31681 | Трубка в сборе - R | 1 | ||
| 26 | 31Y1-31690 | труба в сборе стержень, относительной влажности | 1 | ||
| 26 | 31Y1-31691 | Трубка в сборе - R | 1 | ||
| 27 | 31Y1-31700 | в сборе глава трубы, LH | 1 | ||
| 27 | 31Y1-31701 | Трубка в сборе (B), левая | 1 | ||
| 27 | 31Y1-31710 | в сборе глава трубы, относительной влажности | 1 | ||
| 27 | 31Y1-31711 | Трубка в сборе (B), правая | 1 | ||
| 29 | S107-080404 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 29 | S107-080406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 3 | 31Y1-31270 | Сальник | 1 | ||
| 30 | P220-430201 | Пробка (заглушка) | 1 | ||
| 4 | S732-075030 | Втулка | 1 | ||
| 5 | Y191-081000 | Кольцо стопорное | 1 | ||
| K | 31Y1-31320 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K11 | S632-100004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K12 | S642-100003 | Кольцо | 1 | ||
| K15 | Y420-105000 | Уплотнение | 1 | ||
| K16 | Y310-105000 | Кольцо изнашиваемое | 2 | ||
| K17 | Y440-105000 | Пыльник | 2 | ||
| K18 | S632-055004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | S642-055003 | Кольцо | 2 | ||
| K28 | Y171-015004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K6 | Y220-075013 | уплотнение штока | 1 | ||
| K7 | Y180-075020 | Кольцо | 1 | ||
| K8 | Y240-075012 | Кольцевой буфер | 1 | ||
| K9 | Y110-075011 | стеклоочиститель пыли | 1 |
