Установка двигателя экскаватора колесного Hyundai R140W-9A

Код подсистемы:1010

Наименование:ENGINE MOUNTING

Версия:2014. 5.31 REV.14E

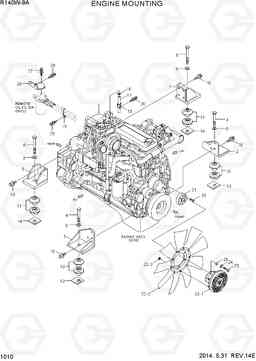

ENGINE MOUNTING R140W-9A

Поз.	Код	Наименование	Кол	Прим.
1	11Q4-04010	Двигатель в сборе	1
10	11N6-10445	Подушка двигателя	4
11	11N6-13050	Подушка двигателя	4
13	11N6-00150	Гайка стопорная	2
14	11N8-07200	Гайка стопорная	2
15	31L7-10220	Зажим трубки	1
15	11Q6-05120	Зажим	1
16	S520-032000	Зажим	1
16	S572-360006	Зажим типа Проволока	1
16	S520-035000	Зажим	1
17	11Q4-05120	Шланг	1
17	11Q7-03540	Шланг сапуна	1
17	11K6-00100	HOSE-BREATHER	1
18	S037-123556	Болт	14
19	31L7-10250	Зажим трубки, Ins одного	1
2	11Q7-03100	Кронштейн передней	1
21	11Q6-00160	Вставка	1
22	11Q6-00290	вентилятор сцепление в сборе	1
22	11Q6-00291	FAN CLUTCH ASSY	1
22-1	11Q6-00250	вентилятор сцепление	1
22-2	11Q6-01250	Вентилятор системы охлаждения	1
22-3	S285-081006	гайка с фланцем	6
23	S027-100306	Болт с шестигранной головкой (под шестигранник)	4
24	S411-100006	Шайба пружинная	4
25	S403-10200B	Плоская шайба	4
26	S109-100356	Болт с шестигранной головкой (под шестигранник)	4
27	S035-082526	Болт	4
28	11Q4-00180	Кронштейн масляного фильтра	1
29	S037-102526	Болт	3
3	11Q6-00020	Кронштейн передней	1
30	S037-122026	Болт	1
30	S035-081526	Болт	1
4	S017-201356	Болт с шестигранной головкой (под шестигранник)	2
5	S441-200006	Шайба	2
6	11Q4-05100	Кронштейн	1
7	11Q4-05110	Кронштейн	1
8	S017-241906	Болт с шестигранной головкой (под шестигранник)	2
9	S441-240006	Шайба	2
