LH ELECTRIC экскаватора колесного Hyundai R140W-9A
LH ELECTRIC экскаватора колесного Hyundai R140W-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2020
Наименование:LH ELECTRIC
Версия:2013. 12.31 REV.13M

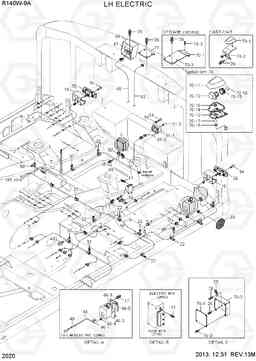

LH ELECTRIC R140W-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 11 | S035-081526 | Болт | 8 | ||
| 12 | S037-121526 | Болт | 1 | ||
| 17 | S035-062026 | Болт | 8 | ||
| 18 | 21Q4-30201 | кронштейн Combi лампы | 2 | ||
| 22 | 31L7-10220 | Зажим трубки | 12 | ||
| 23 | 21N4-01130 | плита клип | 5 | ||
| 26 | S037-101556 | Болт барашек / шестигранная шайба | 9 | ||
| 28 | 21Q4-60202 | Комбинированный светильник сзади, LH | 1 | ||
| 30 | 21Q4-60212 | Комбинированный светильник сзади, относительной влажности | 1 | ||
| 31 | 21LB-34250 | лампа югу номерной знак | 1 | ||
| 31-1 | 21EK-10160 | лампа номерного знака | 1 | ||
| 31-2 | 21LB-34260 | Жгут доб, кол-во / лампа | 1 | ||
| 31-3 | 21EK-10260 | BULB-10W | 1 |
NOT SHOWN
|
|
| 32 | 31L7-10200 | Зажим трубки | 7 | ||
| 33 | 21EK-10150 | Светоотражатель (отражатель) боковой | 1 | ||
| 40 | 21N4-46800 | зуммер назад | 1 | ||
| 44 | 21EM-30581 | Рукав высокого давления (РВД) | 1 | ||
| 45 | 21EM-30570 | соединительная трубка | 1 | ||
| 46 | 21EG-30630 | бачок омывателя в сборе | 1 | ||
| 46-1 | 21EG-10130 | насос | 1 | ||
| 46-2 | 21EG-10140 | Бак | 1 | ||
| 46-3 | 24L3-30660 | CAP | 1 | ||
| 46-4 | 24L3-30670 | резиновые втулки | 1 | ||
| 46-5 | 24L3-30710 | Пластина | 1 | ||
| 48 | S037-102026 | Болт | 20 | ||
| 49 | 21E9-06160 | Скоба (хомут) | 2 | ||
| 54 | S161-050156 | Винт с крестообразным шлицем | 2 | ||
| 55 | S411-050006 | Шайба пружинная | 10 | ||
| 56 | 25D1-10640 | Скоба (хомут) | 1 | ||
| 58 | 21E9-00170 | клип жгут | 1 | ||
| 62 | 21Q6-11141 | Жгут камеры | 1 | ||
| 66 | 21Q4-47020 | охранять подсветки | 1 | ||
| 67 | 21QB-60700 | Фара в сборе | 1 | ||
| 67-1 | S866-240650 | BULB-H3,65W | 1 |
NOT SHOWN
|
|
| 68 | 21Q8-11140 | Удлинитель жгута проводов | 1 | ||
| 70 | 21Q5-60101 | Камера в сборе заднего вида | 1 |
OPTION
|
|
| 70 | 21Q5-60102 | Камера в сборе заднего вида | 1 |
OPTION
|
|
| 70 | 21Q6-70101 | Камера в сборе заднего вида | 1 |
OPTION, CAST
|
|
| 70 | 21Q6-70102 | CAMERA ASSY-REAR VIEW | 1 |
OPTION, CAST
|
|
| 70-1 | 21AB-30033 | Камера заднего вида | 1 | ||
| 70-3 | S141-050102 | Винт с потайной головкой | 2 | ||
| 76 | 21Q4-91040 | COVER ASSY | 1 | ||
| 76 | 21Q4-91041 | COVER ASSY | 1 | ||
| 76-1 | 21Q4-91071 | Крышка | 1 | ||
| 76-2 | 21Q4-91051 | Пластина | 1 | ||
| 76-3 | S035-081526 | Болт | 4 | ||
| 77 | 21Q5-60150 | Пластина | 1 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N70-11 | 21AB-40110 | COVER-TOP | 1 | ||
| N70-12 | 21AB-30120 | Крышка нижняя | 1 | ||
| N70-13 | 21AB-30131 | CAMERA & PCB ASSY | 1 | ||
| N70-14 | 21AB-30140 | Прокладка | 1 | ||
| N70-15 | 21AB-30150 | окошко объектива | 1 | ||
| N70-16 | 21AB-30160 | О кольцо / окошко объектива | 1 | ||
| N70-17 | 21AB-30190 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N70-18 | 21AB-30180 | Объем гайка | 1 | ||
| N70-19 | 21AB-30210 | Кабель в сборе | 1 | ||
| N70-2 | 21Q5-60110 | Кронштейн камеры | 1 | ||
| N70-2 | 21AB-50021 | Кронштейн камеры | 1 |
CAST
|
