Поворотный редуктор (Гидромотор поворота платформы) экскаватора колесного Hyundai R140W-9A
Поворотный редуктор (Гидромотор поворота платформы) экскаватора колесного Hyundai R140W-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4100
Наименование:SWING MOTOR
Версия:2014. 7.31 REV.14G

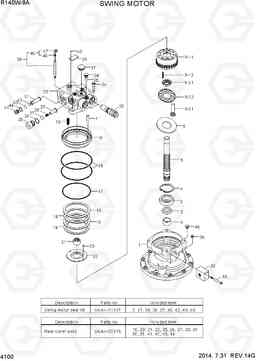

SWING MOTOR R140W-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| *-1 | 31Q4-11132 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-1 | 31Q4-11132AR | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4110
|
|
| 1 | XKAY-02199 | BODY | 1 | ||
| 14 | XKAY-01109 | пластина трения | 2 | ||
| 15 | XKAY-01110 | Пластина | 2 | ||
| 16 | XKAY-01111 | Поршень тормозного цилиндра | 1 | ||
| 19 | XKAY-01585 | Пружина | 16 | ||
| 20 | XKAY-02011 | крышка багажного | 1 | ||
| 21 | XKAY-00304 | Подшипник роликовый игольчатый | 1 | ||
| 22 | XKAY-00562 | Палец | 2 | ||
| 23 | XKAY-02009 | Диск распределительный | 1 | ||
| 24 | XKAY-00308 | Болт барашек | 4 | ||
| 25 | XKAY-02200 | Пробка (заглушка) | 2 | ||
| 28 | XKAY-02201 | Пружина | 2 | ||
| 29 | XKAY-02202 | CHECK | 2 | ||
| 3 | XKAY-00282 | Подшипник роликовый | 1 | ||
| 30 | XKAY-00313 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 2 | ||
| 31 | XKAY-00314 | безопорная ВВЛ сборе | 2 | ||
| 32 | XKAY-01470 | Время в сборе задержка клапан | 1 | ||
| 33 | XKAY-00692 | Болт барашек | 3 | ||
| 34 | XKAY-00150 | Пробка (заглушка) | 3 | ||
| 36 | XKAY-00140 | Пробка (заглушка) | 1 | ||
| 37 | XKAY-00317 | Пробка (заглушка) | 1 | ||
| 38 | XKAY-02012 | LEVEL GAUGE ASSY | 1 | ||
| 39 | XKAY-02002 | NAME PLATE | 1 | ||
| 4 | XKAY-00283 | Кольцо стопорное | 1 | ||
| 40 | XKAY-00277 | RIVET | 2 | ||
| 41 | XKAY-00322 | Пробка (заглушка) | 2 | ||
| 45 | XKAY-00137 | Пробка (заглушка) | 1 | ||
| 46 | XKAY-02203 | LEVEL GAUGE KIT | 1 | ||
| 47 | XKAY-02194 | BAR-LEVEL | 1 | ||
| 48 | XKAY-01985 | Пробка (заглушка) | 1 | ||
| 49 | XKAY-02173 | REAR COVER ASSY | 1 |
SEE ILLUST
|
|
| 5 | XKAY-01100 | Вал | 1 | ||
| 6 | XKAY-00285 | Втулка | 1 | ||
| 7 | XKAY-00625 | Палец | 1 | ||
| 8 | XKAY-01101 | плита обуви | 1 | ||
| 9 | XKAY-02004 | Ремкомплект | 1 | ||
| 9 | XKAY-02004 | Ремкомплект | 1 | ||
| 9-1 | XKAY-02006 | Ремкомплект блока цилиндров | 1 | ||
| 9-1 | XKAY-02006 | Ремкомплект блока цилиндров | 1 | ||
| 9-12 | XKAY-02010 | Пружина | 9 | ||
| 9-2 | XKAY-01105 | Ремкомплект | 1 | ||
| 9-3 | XKAY-01107 | Ремкоплект поршня | 1 | ||
| K | XKAY-01117 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K17 | XKAY-00301 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K18 | XKAY-01112 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2 | XKAY-00281 | Сальник | 1 | ||
| K26 | XKAY-00141 | Кольцо | 2 | ||
| K27 | XKAY-00310 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K35 | XKAY-00256 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K42 | XKAY-00324 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K43 | XKAY-00247 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K44 | XKAY-00605 | Кольцо | 2 | ||
| N* | 31Q4-10170 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 |
*-1,*-2
|
|
| N* | 31Q4-10170SG8 | Поворотный редуктор (Гидромотор поворота платформы), в сборе | 1 |
*-1,*-2
|
|
| N23 | XKAY-02009 | Диск распределительный | 1 | ||
| N9-11 | XKAY-02008 | Блок цилиндров | 1 | ||
| N9-11 | XKAY-02008 | Блок цилиндров | 1 | ||
| N9-12 | XKAY-02010 | Пружина | 9 | ||
| N9-21 | XKAY-01584 | Шариковая направляющая | 1 | ||
| N9-22 | XKAY-01106 | Установочная пластина | 1 | ||
| N9-22 | XKAY-01106 | Установочная пластина | 1 | ||
| N9-31 | XKAY-01108 | Комплект поршней (поршень в сборе) | 9 |
