REMOTE CONTROL LEVER (TYPE 4) экскаватора колесного Hyundai R140W-9A
REMOTE CONTROL LEVER (TYPE 4) экскаватора колесного Hyundai R140W-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4122
Наименование:REMOTE CONTROL LEVER (TYPE 4)
Версия:2014. 6.30 REV.14F

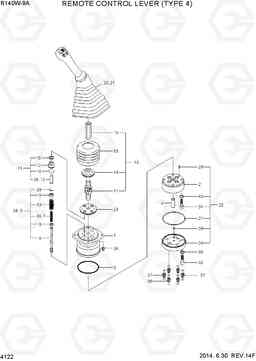

REMOTE CONTROL LEVER (TYPE 4) R140W-9A
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 31QA-20170 | RCV LEVER-LH | 1 |
PROPORTIONAL,19
|
|
* | 31QA-20180 | Джойстик управления правый | 1 |
PROPORTIONAL,19
|
|
1 | XKDB-00053 | Картер (корпус) | 1 | ||
10 | XKDB-00023 | Пружина | 4 |
PORT 1,3
|
|
11 | XKDB-00037 | PLUG ASSY | 2 |
PORT 1,3
|
|
11 | XKDB-00049 | PLUG ASSY | 2 |
PORT 2,4
|
|
12 | XKDB-00020 | Пробка (заглушка) | 2 |
PORT 1,3
|
|
12 | XKDB-00020 | Пробка (заглушка) | 2 |
PORT 2,4
|
|
13 | XKDB-00019 | Штанга толкателя | 2 |
PORT 1,3
|
|
14 | XKDB-00012 | Кольцо уплотнительное (О-кольцо) | 2 |
PORT 1,3
|
|
14 | XKDB-00012 | Кольцо уплотнительное (О-кольцо) | 2 |
PORT 2,4
|
|
15 | XKDB-00014 | U-PACKING | 2 |
PORT 1,3
|
|
15 | XKDB-00014 | U-PACKING | 2 |
PORT 2,4
|
|
16 | XKDB-00038 | JOINT SUB ASSY | 1 | ||
17 | XKDB-00018 | JOINT | 1 | ||
18 | XKDB-00017 | DISK | 1 | ||
19 | XKDB-00074 | ADJUST NUT | 1 | ||
2 | XKDB-00027 | CASE | 1 | ||
20 | 31QA-22013 | HANDLE KIT-LH | 1 | ||
21 | 31QA-22023 | HANDLE KIT-RH | 1 | ||
23 | XKDB-00013 | Пластина | 1 | ||
24 | XKDB-00009 | Втулка | 1 | ||
25 | XKDB-00041 | PLATE ASY-PORT | 1 | ||
26 | XKDB-00029 | PLATE-PORT | 1 | ||
27 | XKDB-00010 | Кольцо уплотнительное (О-кольцо) | 1 | ||
28 | XKDB-00003 | PIN-SPING | 1 | ||
29 | XKDB-00006 | Палец | 2 | ||
3 | XKDB-00026 | Кольцо уплотнительное (О-кольцо) | 1 | ||
30 | XKDB-00005 | Шайба | 2 | ||
31 | XKDB-00057 | Болт | 2 | ||
32 | XKDB-00058 | Болт | 2 | ||
33 | XKDB-00001 | BOOT | 1 | ||
34 | XKDB-00073 | SPOOL ASSY | 2 |
PORT 2,4
|
|
35 | XKDB-00050 | Штанга толкателя | 2 |
PORT 2,4
|
|
36 | XKDB-00084 | Пружина | 2 |
PORT 2,4
|
|
37 | XKDB-00045 | Разъем | 5 | ||
38 | XKDB-00054 | FILLET-LAST GUARD | 1 | ||
39 | XKDB-00056 | WASHER-HALF | 4 |
PORT 1,3
|
|
39 | XKDB-00056 | WASHER-HALF | 4 |
PORT 2,4
|
|
4 | XKDB-00011 | Втулка | 1 | ||
40 | XKDB-00071 | Шайба пружинная | 2 | ||
5 | XKDB-00076 | SPOOL ASSY | 2 |
PORT 1,3
|
|
6 | XKDB-00045 | Разъем | 2 |
PORT 1,3
|
|
6 | XKDB-00045 | Разъем | 2 |
PORT 2,4
|
|
7 | XKDB-00022 | Пружина | 2 |
PORT 1,3
|
|
8 | XKDB-00025 | Шайба | 2 |
PORT 1,3
|
|
8 | XKDB-00025 | Шайба | 2 |
PORT 2,4
|
|
9 | XKDB-00054 | FILLET-LAST GUARD | 2 |
PORT 1,3
|
|
9 | XKDB-00054 | FILLET-LAST GUARD | 2 |
PORT 2,4
|
