DOZER BLADE-REAR экскаватора колесного Hyundai R140W-9A

Код подсистемы:6430

Наименование:DOZER BLADE-REAR

Версия:

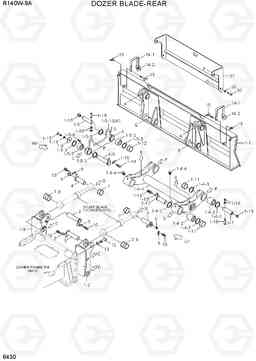

DOZER BLADE-REAR R140W-9A

Поз.	Код	Наименование	Кол	Прим.
1	51Q4-51006	Лезвие в сборе	1
1-1	51Q4-51030	блейд-ва	1
1-10	51Q4-51410	плита замок	4
1-11	S391-055095	Прокладка	12
1-12	S392-055095	Прокладка	4
1-13	S651-810002	Масленка	4
1-14	S037-122556	Болт	8
1-15	S017-120406	Болт с шестигранной головкой (под шестигранник)	8
1-16	S441-12000B	Шайба	8
1-17	51Q4-55320	Палец	6
1-18	S017-161206	Болт с шестигранной головкой (под шестигранник)	2
1-19	S205-16100B	Гайка	4
1-2	51Q4-51252	Кронштейн ва LH	1
1-3	51Q4-51262	Кронштейн ва RH	1
1-4	51Q4-50312	ссылка сборе	1
1-4-2	51Q4-55010	Втулка	4
1-4-3	Y020-055511	Пыльник	8
1-4-4	S651-810002	Масленка	2
1-5	51Q4-50610	ссылка (б) в сборе	2
1-5-2	51Q4-55000	Втулка	2
1-5-3	Y020-055511	Пыльник	4
1-5-4	S652-810002	Масленка	1
1-6	51Q4-50210	Стопорная шайба (кольцо)	2
1-7	51N4-55321	Палец	2
1-8	51N4-55311	Палец	2
1-9	53N4-55330	Палец	2
10	S037-122556	Болт	8
12	S018-24050D	Болт с шестигранной головкой (под шестигранник)	14
13	S441-240006	Шайба	14
14-1	51Q4-30510	Кронштейн светоотражателя (отражателя)	1
14-2	51EK-52990	Светоотражатель (отражатель) задний	1
15	S091-100306	Болт крыла	2
19	S261-10000B	гайка крыла	2
3	51Q4-55440	Палец	2
31	51Q4-52710	Крышка ва лезвие	1
32	S017-160456	Болт с шестигранной головкой (под шестигранник)	4
33	S441-160006	Шайба	4
4	53N4-55450	Палец	2
5	51Q4-51410	плита замок	4
7	S391-065110	Прокладка	6
8	S392-065110	Прокладка	6
9	S651-810002	Масленка	2
N	@	NOT SUPPLIED PARTS	AR
N1-4-1	51Q4-51320	ссылка () ва	1
N1-4-1	51Q4-50321	Шарнир	1
N1-5-1	51Q4-50620	ссылка (б) ва	1
N14	51Q4-30500	Светоотражатель (отражатель) в сборе	2
