QUICK CLAMP HYD PIPING экскаватора колесного Hyundai R140W-9S
QUICK CLAMP HYD PIPING экскаватора колесного Hyundai R140W-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3550
Наименование:QUICK CLAMP HYD PIPING
Версия:2014. 7.31 REV.14G

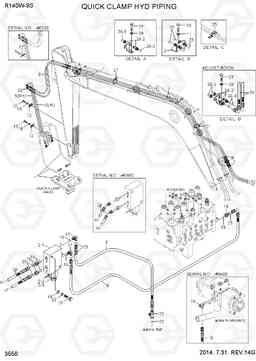

QUICK CLAMP HYD PIPING R140W-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | QUICK CLAMP ASSY | 1 |
SEE 4400
|
|
| 10 | S017-160752 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 11 | S411-160002 | Шайба пружинная | 2 | ||
| 12 | 34EA-91811 | Трубный зажим | 3 | ||
| 12 | 31Q4-91810 | Трубный зажим | 3 | ||
| 13 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 13 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 14 | 31N4-22170 | Тройник тип запуска | 1 | ||
| 14 | X500-110013 | Разъем | 1 | ||
| 15 | X500-110001 | Разъем | 2 | ||
| 16 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 17 | X520-110001 | Штуцер 90 orfs | 2 | ||
| 18 | S441-100002 | Шайба | 5 | ||
| 19 | S017-100556 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2 | 31Q6-91720 | Электромагнитный клапан Q / зажим | 1 | ||
| 2-1 | B-34EA-91720 | Корпус клапана (коллектор) | 1 | ||
| 2-2 | GS044200NC | Соленоид (электромагнитный клапан) | 1 | ||
| 2-3 | LTC0627VMD/DT | Соленоид (электромагнитная катушка) | 1 | ||
| 20 | S411-100002 | Шайба пружинная | 2 | ||
| 21 | S554-054300 | Зажим | 20 | ||
| 22 | X840-515151 | Переходник | 1 | ||
| 23 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 24 | P920-048034 | Шланг в сборе | 2 | ||
| 24 | 31Q4-91710 | HOSE ASSY-ORFS,THD(0X0) | 2 | ||
| 24 | P930-048051 | Шланг в сборе | 2 |
ADJUST BOOM
|
|
| 24 | 31Q4-91830 | HOSE ASSY-ORFS,THD(0X90) | 2 |
ADJUST BOOM
|
|
| 25 | 31L7-10200 | Зажим трубки | 3 | ||
| 26 | 31Q4-93750 | Терминал в сборе | 1 | ||
| 26 | 31Q4-93750 | Терминал в сборе | 2 |
ADJUST BOOM
|
|
| 26-2 | X540-120001 | Разъем ORFS | 1 | ||
| 26-3 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 27 | S017-120656 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 27 | S017-120656 | Болт с шестигранной головкой (под шестигранник) | 2 |
ADJUST BOOM
|
|
| 28 | S411-120006 | Шайба пружинная | 1 | ||
| 28 | S411-120006 | Шайба пружинная | 2 |
ADJUST BOOM
|
|
| 3 | 31N4-90680 | termainal д / зажим | 2 |
4.6/4.1M BOOM
|
|
| 4 | 31Q4-93710 | Трубка в сборе | 1 |
1.9/2.1/3.0M AM
|
|
| 4 | 31Q4-93711 | Трубка в сборе | 1 |
1.9/2.1/3.0M AM
|
|
| 4 | 31Q4-93720 | Трубка в сборе | 1 |
2.5M AM
|
|
| 4 | 31Q4-93721 | Трубка в сборе | 1 |
2.5M AM
|
|
| 5 | 31Q4-93730 | Трубка в сборе | 1 |
1.9/2.1/3.0M AM
|
|
| 5 | 31Q4-93731 | Трубка в сборе | 1 |
1.9/2.1/3.0M AM
|
|
| 5 | 31Q4-93740 | Трубка в сборе | 1 |
2.5M AM
|
|
| 5 | 31Q4-93741 | Трубка в сборе | 1 |
2.5M AM
|
|
| 6 | P915-048026 | Шланг в сборе | 2 |
1.9M/2.1M AM
|
|
| 6 | 31Q4-91850 | HOSE ASSY-ORFS,THD(0X0) | 2 |
1.9M/2.1M AM
|
|
| 6 | P915-048033 | Шланг в сборе | 2 |
2.5M AM
|
|
| 6 | 31Q4-91860 | HOSE ASSY-ORFS,THD(0X0) | 2 |
2.5M AM
|
|
| 6 | P915-048050 | Шланг в сборе | 2 |
3.0M AM
|
|
| 6 | 31Q4-91870 | HOSE ASSY-ORFS,THD(0X0) | 2 |
3.0M AM
|
|
| 7 | P910-048095 | Шланг в сборе | 2 |
4.6M BM, STD
|
|
| 7 | 31Q4-91860 | HOSE ASSY-ORFS,THD(0X0) | 2 |
4.6M BM, STD
|
|
| 7 | P910-048087 | Шланг в сборе | 2 |
4.1M BM
|
|
| 7 | 31Q4-91740 | HOSE ASSY-ORFS,THD(0X0) | 2 |
4.1M BM
|
|
| 7 | P910-048091 | Шланг в сборе | 2 |
ADJUST BOOM
|
|
| 7 | 31Q4-91760 | HOSE ASSY-COMP,THD(0X0) | 2 |
ADJUST BOOM
|
|
| 8 | 31N4-95750 | Рукав высокого давления (РВД) | 1 | ||
| 8 | 31Q4-91820 | HOSE ASSY-ORFS,THD(0X90) | 1 | ||
| 9 | P930-042008 | Шланг в сборе | 1 |
