TRAVEL MOTOR(2/2) экскаватора колесного Hyundai R140W-9S

Код подсистемы:4150

Наименование:TRAVEL MOTOR(2/2)

Версия:

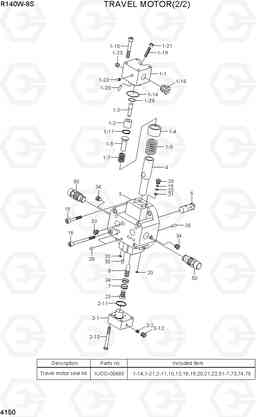

TRAVEL MOTOR(2/2) R140W-9S

Поз.	Код	Наименование	Кол	Прим.
*-1	XJDD-00625	CONTROL	1
1	XJDD-00649	CONTROL PART	1
1-1	XJDD-00404	контроль жилья	1
1-15	XJDD-00412	Винт (торцевой ключ)	4
1-16	XJDD-00174	SCREW-LOCKING	2
1-17	XJDD-00273	Кольцо	1
1-19	XJDD-00274	контактный с резьбой	1
1-2	XJDD-00593	контроль втулка	1
1-20	XJDD-00275	Палец гидроцилиндра	1
1-22	XJDD-00277	контактный D / разорвать	2
1-23	XJDD-00181	контактный D / разорвать	1
1-29	XJDD-00278	диск стопорное	1
1-3	XJDD-00594	управляющий поршень	1
1-4	XJDD-00267	втулка регулировки	1
1-5	XJDD-00268	воротник весной	1
1-7	XJDD-00269	пружина	1
1-9	XJDD-00270	пружина	1
15	XJDD-00255	Винт (торцевой ключ)	4
16	XJDD-00256	Винт (торцевой ключ)	4
2	XJDD-00581	Крышка	1
2-1	XJDD-00600	Крышка	1
2-10	XJDD-00602	Винт (торцевой ключ)	4
2-12	XJDD-00174	SCREW-LOCKING	1
2-2	XJDD-00601	винт дроссельной заслонки	1
23	XJDD-00260	Винт (торцевой ключ)	1
24	XJDD-00261	кольцо квадрат	3
26	XJDD-00262	Палец гидроцилиндра	2
28	XJDD-00178	контактный D / разорвать	2
29	XJDD-01234	Пробка (заглушка)	2
3	XJDD-00507	порт пластина	1
32	XJDD-00181	контактный D / разорвать	1
33	XJDD-00175	SCREW-LOCKING	1
34	XJDD-00210	SCREW-LOCKING	2
5	XJDD-00249	TRUNNION	1
50	XJDD-00622	Клапан предохранительный (разгрузочный, сброса давления)	2
7	XJDD-00934	поршень с поршневыми кольцами	1
8	XJDD-00251	контактный с резьбой	1
K	XJDD-00683	Ремкомплект / комплект уплотнений (ремкомплект)	1	SEE ILLUST
K1-14	XJDD-00271	Кольцо уплотнительное (О-кольцо)	1
K1-21	XJDD-00276	контргайка печать	1
K19	XJDD-00620	Кольцо уплотнительное (О-кольцо)	2
K2-11	XJDD-00284	Кольцо уплотнительное (О-кольцо)	1
K20	XJDD-00258	Кольцо уплотнительное (О-кольцо)	7
K21	XJDD-00259	Кольцо уплотнительное (О-кольцо)	2
K22	XJDD-00329	Кольцо	2
N	@	NOT SUPPLIED PARTS	AR
N4	XJDD-00248	поршень позиционирования	1
