BOTTOM PLATE MOUNTING экскаватора колесного Hyundai R140W-9S
BOTTOM PLATE MOUNTING экскаватора колесного Hyundai R140W-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6170
Наименование:BOTTOM PLATE MOUNTING
Версия:2013. 7.31 REV.13G

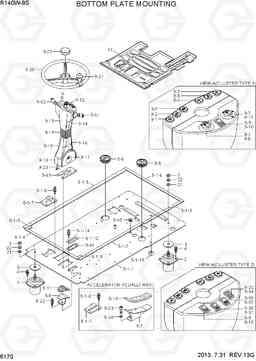

BOTTOM PLATE MOUNTING R140W-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 71Q6-22730 | Подушка кабины (резионовая опора) | 2 | ||
| 17 | 71Q4-22360 | коврик | 1 | ||
| 17 | 71Q4-23020 | коврик | 1 | ||
| 2 | 71Q6-22820 | Подушка кабины (резионовая опора) | 2 | ||
| 21 | S403-162006 | Плоская шайба | 4 | ||
| 22 | S411-160006 | Шайба пружинная | 4 | ||
| 3 | 71E9-10650-DA | Шайба | 4 | ||
| 4 | S037-103026 | Болт | 16 | ||
| 5 | @ | BOTTOM PLATE SUB ASSY | 1 | ||
| 5-1 | 71Q4-10200 | Нижняя пластина в сборе | 1 | ||
| 5-1 | 71Q4-10201 | BOTTOM PLATE ASSY | 1 | ||
| 5-1-1 | 71Q4-10210 | Нижняя пластина ва | 1 | ||
| 5-1-12 | 71Q6-10300 | коврик резиновый | 1 | ||
| 5-1-13 | 71Q6-10310 | SPONGE | 2 | ||
| 5-1-14 | S017-120156 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 5-1-2 | 71Q6-10120 | коврик резиновый | 1 | ||
| 5-1-3 | 71Q6-10130 | коврик резиновый | 1 | ||
| 5-1-4 | 71Q6-10140 | коврик резиновый | 1 | ||
| 5-1-5 | 71Q6-10150 | коврик резиновый | 1 | ||
| 5-1-6 | 71Q6-10160 | коврик резиновый | 1 | ||
| 5-1-7 | 71Q4-10300 | Пластина | 1 |
STD
|
|
| 5-1-7 | 71Q4-10290 | Пластина | 1 |
OPT,2WAY PEDAL
|
|
| 5-1-8 | S035-082526 | Болт | 4 | ||
| 5-1-9 | 71Q6-22780 | коврик резиновый | 2 | ||
| 5-10 | 71Q6-22740 | Педаль резины | 1 |
OPT,2WAY PEDAL
|
|
| 5-11 | 71Q6-20670 | резиновая подставка для ног, LH | 2 | ||
| 5-22 | S037-102526 | Болт | 8 | ||
| 5-23 | S037-102026 | Болт | 2 |
OPT,2WAY PEDAL
|
|
| 5-24 | S403-10200B | Плоская шайба | 4 | ||
| 5-43 | 71Q4-10180 | Адаптер | 1 | ||
| 5-44 | 71Q6-22790 | Защита | 1 |
OPT,2WAY PEDAL
|
|
| 5-45 | S661-301200 | Крышка резиновая | 1 | ||
| 5-5 | 71Q6-20990 | втулка пилот шланг | 1 | ||
| 5-6 | 71Q6-22960 | втулка RH | 1 | ||
| 5-7 | 71Q4-20561 | Педаль ва LH | 1 |
OPT,2WAY PEDAL
|
|
| 5-8 | 71Q6-20530 | ноги ва остальные LH | 1 | ||
| 7 | S205-16100B | Гайка | 4 | ||
| 9 | 71Q4-10231 | Рулевая колонка в сборе | 1 |
CLUSTER TYPE1
|
|
| 9 | 71Q4-10430 | Рулевая колонка в сборе | 1 |
CLUSTER TYPE2
|
|
| 9-1 | ZTAZ-00051 | Поворотным сигнал | 2 | ||
| 9-10 | ZTAZ-00037 | Наклейка опасности | 1 | ||
| 9-11 | ZTAZ-00060 | Наклейка замок RAM | 1 |
CLUSTER TYPE1
|
|
| 9-12 | ZTAZ-00061 | Рулевая колонка | 1 |
CLUSTER TYPE1
|
|
| 9-12 | PSIB0019 | Рулевая колонка | 1 |
CLUSTER TYPE2
|
|
| 9-13 | ZTAZ-00062 | покрытия передней верхней | 1 | ||
| 9-14 | ZTAZ-00063 | задняя крышка верхняя | 1 |
CLUSTER TYPE1
|
|
| 9-14 | 0060.0598 | задняя крышка верхняя | 1 |
CLUSTER TYPE2
|
|
| 9-15 | ZTAZ-00064 | покрытия передняя нижняя | 1 | ||
| 9-16 | ZTAZ-00065 | задняя крышка ниже | 1 | ||
| 9-17 | ZTAZ-00066 | Защита слева | 1 | ||
| 9-18 | ZTAZ-00067 | правовая охрана | 1 | ||
| 9-19 | ZTAZ-00068 | ниже резина | 1 | ||
| 9-2 | ZTAZ-00052 | Контрольная лампа парковка | 1 | ||
| 9-20 | ZTAZ-00069 | руль | 1 | ||
| 9-21 | ZTAZ-00070 | KNOB | 1 | ||
| 9-22 | ZTAZ-00032 | Крышка центр | 1 | ||
| 9-23 | ZTAZ-00071 | HARNESS | 1 |
CLUSTER TYPE1
|
|
| 9-23 | HY04.C506 | HARNESS | 1 |
CLUSTER TYPE2
|
|
| 9-3 | ZTAZ-00053 | PILOT LAMP-WORK | 1 | ||
| 9-30 | 0058.0333 | Переключатель | 1 |
CLUSTER TYPE2
|
|
| 9-31 | ZTAZ-00039 | с ключом | 1 |
CLUSTER TYPE2
|
|
| 9-32 | ZTAZ-00042 | с ключом | 1 |
CLUSTER TYPE2
|
|
| 9-33 | 0058.0334 | Переключатель | 1 |
CLUSTER TYPE2
|
|
| 9-34 | 0011.0685 | с ключом | 1 |
CLUSTER TYPE2
|
|
| 9-4 | ZTAZ-00054 | контрольная лампа дальнего света | 1 | ||
| 9-5 | ZTAZ-00055 | Пилот замок лампа RAM | 1 | ||
| 9-61 | ZTAZ-00072 | Переключатель на рулевой колонке, левый | 1 | ||
| 9-62 | ZTAZ-00073 | Переключатель на рулевой колонке, правый | 1 | ||
| 9-7 | ZTAZ-00057 | перейти выберите | 2 |
CLUSTER TYPE1
|
|
| 9-8 | ZTAZ-00058 | Наклейка ПОЛ | 1 |
CLUSTER TYPE1
|
|
| 9-9 | ZTAZ-00059 | Переключатель | 2 |
