UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R145CR-9
UPPER HYD PIPING(BASE) экскаватора гусеничного Hyundai R145CR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3100
Наименование:UPPER HYD PIPING(BASE)
Версия:2014. 2.28 REV.14B

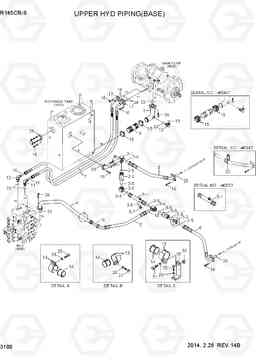

UPPER HYD PIPING(BASE) R145CR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q4-14200 | ва всасывающий трубопровод | 1 | ||
| 10 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 11 | 31N5-10250 | Колено 90, длинный, ORFS | 1 | ||
| 12 | X520-110004 | Штуцер 90 orfs | 2 | ||
| 13 | 34L1-01850 | Зажим | 4 | ||
| 13 | 34L1-01850 | Зажим | 6 | ||
| 14 | 34L1-01860 | Уплотнительная втулка | 2 | ||
| 14 | 34L1-01860 | Уплотнительная втулка | 3 | ||
| 15 | S572-930006 | Зажим | 4 | ||
| 15 | 31Q6-10850 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 16 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 17 | 31N7-12100 | фланец раскол | 2 | ||
| 18 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 19 | S621-018001 | О кольцо | 3 | ||
| 2 | 31Q4-14170 | трубы югу сборе | 1 | ||
| 2-1 | 31Q4-14180 | Трубка | 1 | ||
| 2-2 | 31E9-0142 | Клапан обратный | 1 | ||
| 2-3 | 31Q4-02260 | Колено 90 | 1 | ||
| 2-4 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 2-5 | S631-044004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 20 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 21 | Y172-003004 | О кольцо | 1 | ||
| 22 | S631-071001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 23 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 24 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 25 | S017-120306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S017-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 26 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 27 | S017-120356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28 | S403-122006 | Плоская шайба | 4 | ||
| 28 | S403-122006 | Плоская шайба | 8 | ||
| 29 | 31Q4-14190 | Трубка | 1 | ||
| 3 | 31Q4-14140 | трубы югу сборе | 1 | ||
| 3 | 31Q4-14141 | трубы югу сборе | 1 | ||
| 3-1 | 31Q4-14130 | Трубка в сборе | 1 | ||
| 3-1 | 31Q4-14130 | Трубка в сборе | 1 | ||
| 3-2 | X500-110023 | Разъем | 1 | ||
| 3-2 | 31Q4-14240 | Разъем | 1 | ||
| 3-3 | S631-044004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3-4 | 31Q4-02270 | TEE | 1 | ||
| 3-5 | S621-025001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3-6 | 31E9-0141 | Клапан обратный | 1 | ||
| 3-7 | X710-100105 | крышка гидрокси ORFS | 1 | ||
| 3-8 | S621-018001 | О кольцо | 1 | ||
| 30 | 31Q4-14250 | Кронштейн трубы | 1 | ||
| 31 | S017-120406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 32 | S205-121006 | Гайка | 2 | ||
| 33 | 31L7-10250 | Зажим трубки, Ins одного | 1 | ||
| 34 | 31L7-10360 | Зажим | 1 | ||
| 35 | S037-102526 | Болт | 1 | ||
| 4 | 31Q4-14111 | Трубка в сборе | 1 | ||
| 5 | P923-202015 | Шланг в сборе | 1 | ||
| 5 | P923-202014 | Шланг в сборе | 1 | ||
| 6 | 31Q4-14150 | Шланг в сборе | 1 | ||
| 7 | P983-128441 | Шланг в сборе | 2 | ||
| 7 | P983-128439 | Шланг в сборе | 2 | ||
| 7 | 31Q4-17510 | HOSE ASSY(HI-GRADE) | 2 | ||
| 8 | 31Q4-14160 | Шланг в сборе | 1 | ||
| 9 | P760-093015 | Рукав высокого давления (РВД) | 1 |
