PILOT HYD PIPING(CONTROL 1, #0008-) экскаватора гусеничного Hyundai R145CR-9
PILOT HYD PIPING(CONTROL 1, #0008-) экскаватора гусеничного Hyundai R145CR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3201
Наименование:PILOT HYD PIPING(CONTROL 1, #0008-)
Версия:2013. 10.31 REV.13K

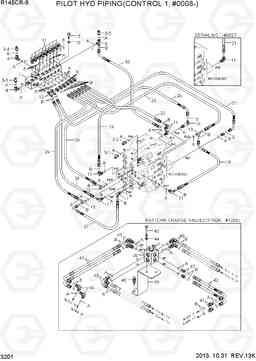

PILOT HYD PIPING(CONTROL 1, #0008-) R145CR-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1 | 31Q6-20171 | клеммной | 1 | ||
1-1 | XKAL-00097 | Блок коллектор | 1 |
NOT SHOWN
|
|
1-2 | XKAL-00096 | челночный клапан | 3 |
NOT SHOWN
|
|
10 | 31N6-25110 | Колено 90, долго | 1 | ||
11 | X520-110001 | Штуцер 90 orfs | 15 | ||
11 | X520-110001 | Штуцер 90 orfs | 14 | ||
12 | X530-110001 | Штуцер | 2 | ||
13 | X820-045151 | Тройник | 3 | ||
17 | S015-080806 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
18 | S411-080006 | Шайба пружинная | 2 | ||
19 | P930-042019 | Шланг в сборе | 1 | ||
20 | P930-042011 | Шланг в сборе | 1 | ||
21 | P910-042011 | Шланг в сборе | 2 | ||
21 | P910-042011 | Шланг в сборе | 1 | ||
21 | P930-042012 | Шланг в сборе | 1 | ||
23 | P910-042013 | Шланг в сборе | 2 | ||
24 | P910-042020 | Шланг в сборе | 3 | ||
26 | P910-042019 | Шланг в сборе | 1 | ||
27 | P930-042012 | Шланг в сборе | 1 | ||
3-1 | 31Q8-40520 | Датчик давления | 1 |
TRAVELING
|
|
3-1 | 31Q4-40830 | Датчик давления | 1 |
TRAVELING
|
|
3-2 | 31Q8-40520 | Датчик давления | 1 |
WORKING
|
|
3-2 | 31Q4-40830 | Датчик давления | 1 |
WORKING
|
|
3-3 | 31Q8-40520 | Датчик давления | 1 |
ARM/ BUCKET IN
|
|
3-3 | 31Q4-40830 | Датчик давления | 1 |
ARM/ BUCKET IN
|
|
3-4 | 31Q8-40520 | Датчик давления | 1 |
BOOM UP
|
|
3-4 | 31Q4-40830 | Датчик давления | 1 |
BOOM UP
|
|
3-5 | 31Q8-40520 | Датчик давления | 1 |
SWING
|
|
3-5 | 31Q4-40830 | Датчик давления | 1 |
SWING
|
|
30 | P930-042014 | Шланг в сборе | 1 | ||
38 | 31N6-22050 | Селектор ВВЛ многомодового | 1 |
OPT, PATT VALVE
|
|
39 | 31Q4-23180 | Кронштейн шаблон клапан | 1 |
OPT, PATT VALVE
|
|
4 | 31E5-11110 | Адаптер | 2 | ||
40 | X520-110001 | Штуцер 90 orfs | 6 |
OPT, PATT VALVE
|
|
41 | P930-042006 | Шланг в сборе | 2 |
OPT, PATT VALVE
|
|
42 | P930-042008 | Шланг в сборе | 2 |
OPT, PATT VALVE
|
|
43 | S015-080856 | Болт с шестигранной головкой (под шестигранник) | 2 |
OPT, PATT VALVE
|
|
44 | S411-080006 | Шайба пружинная | 2 |
OPT, PATT VALVE
|
|
45 | S037-103026 | Болт | 2 |
OPT, PATT VALVE
|
|
46 | X530-110001 | Штуцер | 2 |
OPT, PATT VALVE
|
|
47 | X500-110001 | Разъем | 4 |
OPT, PATT VALVE
|
|
5 | 31NB-20130 | Тройник тип запуска / тест | 1 | ||
9 | X500-110001 | Разъем | 6 | ||
9 | X500-110001 | Разъем | 7 | ||
A | S631-011004 | Кольцо уплотнительное (О-кольцо) | 35 |
STD
|
|
A | S631-011004 | Кольцо уплотнительное (О-кольцо) | 47 |
OPT, PATT VALVE
|
|
B | S621-011001 | Кольцо уплотнительное (О-кольцо) | 23 |
STD
|
|
B | S621-011001 | Кольцо уплотнительное (О-кольцо) | 35 |
OPT, PATT VALVE
|
