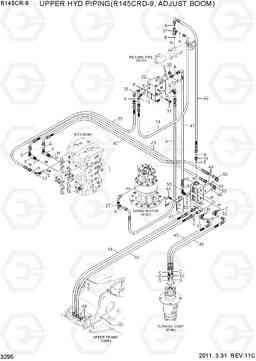

UPPER HYD PIPING(R145CRD-9, ADJUST BOOM) экскаватора гусеничного Hyundai R145CR-9

Код подсистемы:3295

Наименование:UPPER HYD PIPING(R145CRD-9, ADJUST BOOM)

Версия:2011.3.31 REV.11C

UPPER HYD PIPING(R145CRD-9, ADJUST BOOM) R145CR-9

Поз.	Код	Наименование	Кол	Прим.
10	X511-108534	Соединитель	2
13	X520-110001	Штуцер 90 orfs	2
22	31Q6-91230	Соленоид (электромагнитный клапан) 2	1
24	P930-042038	Шланг в сборе	1
25	P910-042044	Шланг в сборе	1
26	31N6-25110	Колено 90, долго	1
27	X820-065151	Тройник	2
27	X840-515151	Переходник	2
30	P220-110102	Заглушка	1
31	S109-080806	Болт с шестигранной головкой (под шестигранник)	2
4	P930-042017	Шланг в сборе	1
40	31ER-12012	Переключающий клапан,	1
41	31Q5-11310	Кронштейн	1
42	P933-128027	Рукав высокого давления (РВД)	1
43	P933-128029	Шланг в сборе	1
44	P933-089016	Шланг в сборе	2
45	P933-089012	Шланг в сборе	2
46	P930-042034	Шланг в сборе	1
46	P930-042045	Шланг в сборе	1
47	P930-042012	Шланг в сборе	1
48	Y171-024004	Кольцо уплотнительное (О-кольцо)	2
49	S631-018004	Кольцо уплотнительное (О-кольцо)	2
50	31Q4-14460	Трубка	2
51	X500-110001	Разъем	2
52	X520-110003	Штуцер 90 orfs	2
53	X511-108535	Соединитель	2
55	X520-110001	Штуцер 90 orfs	1
56	S109-101206	Болт с шестигранной головкой (под шестигранник)	8
57	S037-123026	Болт	3
58	S621-014001	Кольцо уплотнительное (О-кольцо)	2
9	31Q4-14430	Колено 90, ORFS, долго	2
A	S621-011001	Кольцо уплотнительное (О-кольцо)	10
C	S621-014004	Кольцо уплотнительное (О-кольцо)	6
D	S621-018004	Кольцо уплотнительное (О-кольцо)	2
E	S631-011004	Кольцо уплотнительное (О-кольцо)	13
G	S631-018004	Кольцо уплотнительное (О-кольцо)	2
H	S631-024004	Кольцо уплотнительное (О-кольцо)	2
