Гидроразводка (гидролинии) стрелы (4.6 м, стандартная) экскаватора гусеничного Hyundai R145CR-9
Гидроразводка (гидролинии) стрелы (4.6 м, стандартная) экскаватора гусеничного Hyundai R145CR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3400
Наименование:BOOM HYD PIPING(4.6M, STD)
Версия:2013. 12.31 REV.13M

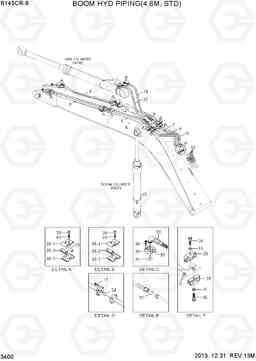

BOOM HYD PIPING(4.6M, STD) R145CR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 15 | 31N5-50220 | Распорная трубка | 6 | ||
| 16 | S411-160006 | Шайба пружинная | 2 | ||
| 17 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 19 | P910-127018 | Шланг в сборе | 1 | ||
| 19 | 31Q4-59540 | HOSE ASSY(HI-GRADE) | 1 | ||
| 24 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 28 | 31N4-12200 | Трубный зажим | 2 | ||
| 32 | S621-018001 | О кольцо | 7 | ||
| 33 | 31Q4-54170 | Рукав высокого давления (РВД) | 1 | ||
| 33 | 31Q4-53520 | HOSE ASSY(HI-GRADE) | 1 | ||
| 34 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 36 | S017-16080D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 38 | 31Q4-50300 | зажим в сборе | 16 | ||
| 38-1 | 31Q4-50310 | Трубный зажим | 1 | ||
| 38-2 | 31Q4-50270 | Уплотнительная втулка | 2 | ||
| 39 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 4 | 31Q4-54111 | Трубка в сборе | 1 | ||
| 40 | S411-120006 | Шайба пружинная | 16 | ||
| 5 | 31Q4-54121 | Трубка в сборе | 1 | ||
| 6 | 31Q4-54131 | Трубка в сборе | 1 | ||
| 7 | 31Q4-54141 | Трубка в сборе | 1 | ||
| 8 | 31Q4-54150 | Трубка в сборе | 1 | ||
| 8 | 31Q4-51051 | Трубка в сборе | 1 | ||
| 9 | 31Q4-54160 | Трубка в сборе | 1 | ||
| 9 | 31Q4-51061 | Трубка в сборе | 1 |
