ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R145CR-9
ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R145CR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3520
Наименование:ARM SAFETY LOCK SYSTEM
Версия:2014. 5.31 REV.14E

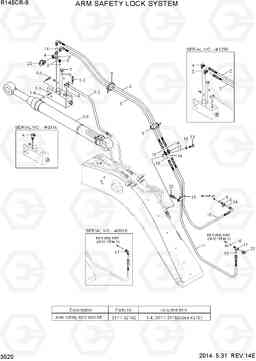

ARM SAFETY LOCK SYSTEM R145CR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q4-52131 | ARM SAFETY LOCK CYL | 1 | ||
| 1 | 31Q4-52132 | ARM SAFETY LOCK CYL | 1 | ||
| 1-0 | @ | ARM CYL SUB ASSY | 1 |
SEE 4210, *-1
|
|
| 1-1 | 31Q4-55030 | LOCK VALVE-ARM SAFETY | 1 | ||
| 1-2 | 31Y1-31670 | Трубка в сборе | 1 | ||
| 1-2 | 31Y1-31671 | Трубка в сборе | 1 | ||
| 1-3 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-5 | S107-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | P933-042046 | Шланг в сборе | 1 | ||
| 10 | P933-042051 | Шланг в сборе | 1 | ||
| 11 | P913-062065 | Шланг в сборе | 1 | ||
| 11 | P933-062067 | Шланг в сборе | 1 | ||
| 12 | 31N6-90660 | termianl безопасности ВВЛ | 1 | ||
| 13 | S017-16085D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 14 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 15 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 16 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 17 | X520-110002 | Штуцер 90 orfs | 1 | ||
| 17 | X820-065151 | Тройник | 1 | ||
| 18 | S411-160006 | Шайба пружинная | 1 | ||
| 19 | 31HA-10130 | Зажим | 1 | ||
| 19 | 31L7-10230 | зажим | 1 | ||
| 2 | P910-042066 | Шланг в сборе | 1 |
STD
|
|
| 2 | P930-042066 | Шланг в сборе | 1 |
STD
|
|
| 2 | P930-042058 | Шланг в сборе | 1 |
SHORT
|
|
| 2 | P910-042075 | Шланг в сборе | 1 |
ADJ BM, CRD-9
|
|
| 2 | P930-042075 | Шланг в сборе | 1 |
ADJ BM, CRD-9
|
|
| 20 | S017-100156 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 20 | S037-102026 | Болт | 1 | ||
| 21 | S411-100006 | Шайба пружинная | 1 | ||
| 22 | X710-100102 | Крышка | 1 | ||
| 23 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 3 | P910-062066 | Шланг в сборе | 1 |
STD
|
|
| 3 | P930-062066 | HOSE ASSY-ORFS,THD(0X90) | 1 |
STD
|
|
| 3 | P930-062058 | Шланг в сборе | 1 |
SHORT
|
|
| 3 | P910-062075 | Шланг в сборе | 1 |
ADJ BM, CRD-9
|
|
| 3 | P930-062075 | Шланг в сборе | 1 |
ADJ BM, CRD-9
|
|
| 4 | 31N6-25110 | Колено 90, долго | 1 | ||
| 4 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 4 | 31NB-20130 | Тройник тип запуска / тест | 1 | ||
| 5 | 31N7-22100 | Колено 90, ORFS, долго | 1 | ||
| 5 | X500-110011 | Разъем | 1 | ||
| 6 | X840-515151 | Переходник | 1 | ||
| 7 | P220-110102 | Заглушка | 1 | ||
| 8 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 9 | S552-020102 | Зажим | 10 | ||
| K | 31Y1-32160 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-4 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 |
