Гидроразводка двойная (гидросистема), комплект 2 (#0038-) экскаватора гусеничного Hyundai R145CR-9
Гидроразводка двойная (гидросистема), комплект 2 (#0038-) экскаватора гусеничного Hyundai R145CR-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3648
Наименование:DOUBLE ACTING MAIN PIPING KIT 2(#0038-)
Версия:2012.4.30 REV.12D

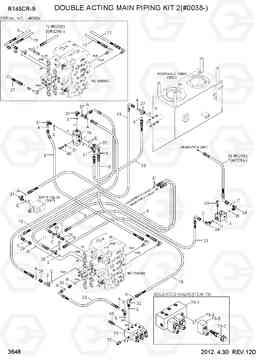

DOUBLE ACTING MAIN PIPING KIT 2(#0038-) R145CR-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | D/ACT MAIN PIPING KIT | 1 |
SEE 3647
|
|
| 11 | P910-042020 | Шланг в сборе | 1 | ||
| 11 | P910-042026 | Шланг в сборе | 1 | ||
| 13 | P910-042029 | Шланг в сборе | 1 | ||
| 15 | P910-042048 | Шланг в сборе | 1 | ||
| 18 | P910-042008 | Шланг в сборе | 1 | ||
| 19 | P930-042030 | Шланг в сборе | 2 | ||
| 21 | P930-042042 | Шланг в сборе | 1 | ||
| 23 | P930-042048 | Шланг в сборе | 1 | ||
| 26 | X500-110001 | Разъем | 2 | ||
| 29 | X511-112546 | Соединитель | 2 | ||
| 3 | 31N6-30130 | Трансфер чай, S / гайка | 1 | ||
| 31 | X520-110001 | Штуцер 90 orfs | 5 | ||
| 32 | 31N6-25110 | Колено 90, долго | 2 | ||
| 34 | X520-110004 | Штуцер 90 orfs | 2 | ||
| 35 | X820-045151 | Тройник | 1 | ||
| 37 | X840-515151 | Переходник | 2 | ||
| 38 | X840-545454 | Переходник | 1 | ||
| 4 | 31Q4-97011 | Клапан запорный (отсечной), в сборе | 1 | ||
| 45 | S035-082026 | Болт | 4 | ||
| 48 | S015-080506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 49 | S109-100606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5 | P933-126060 | Шланг в сборе | 1 | ||
| 5 | P933-126060 | Шланг в сборе | 2 | ||
| 51 | S403-080006 | Плоская шайба | 2 | ||
| 6 | P933-126060 | Шланг в сборе | 1 | ||
| 7 | P923-123007 | Шланг в сборе | 1 | ||
| 7 | P923-123009 | Шланг в сборе | 1 | ||
| 72 | 31Q8-40520 | Датчик давления | 1 | ||
| 72 | 31Q4-40830 | Датчик давления | 1 | ||
| 73 | 31Q6-20050 | Соленоид (электромагнитный клапан) | 1 | ||
| 73-1 | 34Q6-20050 | Корпус клапана (коллектор) | 1 | ||
| 73-2 | XKAL-00016 | Встроенный клапан в сборе | 1 | ||
| 73-3 | XKAL-00050 | Соленоид (электромагнитная катушка) | 1 | ||
| 73-4 | 230.00.064.0 | Сальник | 1 | ||
| 74 | 31Q6-20150 | выберите клапан | 1 | ||
| 8 | P923-126048 | Шланг в сборе | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 14 | ||
| C | S621-018001 | О кольцо | 5 | ||
| D | S621-021001 | О кольцо | 2 | ||
| E | S631-011004 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| H | S631-024004 | Кольцо уплотнительное (О-кольцо) | 4 |
