UPPER HYD PIPING(TRAVEL) экскаватора гусеничного Hyundai R145CR-9A

Код подсистемы:3120

Наименование:UPPER HYD PIPING(TRAVEL)

Версия:

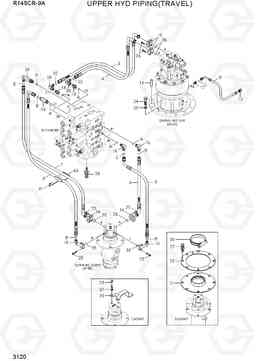

UPPER HYD PIPING(TRAVEL) R145CR-9A

Поз.	Код	Наименование	Кол	Прим.
10	31Q4-12071	Трубка	2
11	31E3-3053	Палец для зуба ковша	1
12	31N7-12400	Разъем	1
13	31Q4-11200	Выпускной клапан	1
14	P173-120102	фланец гидрокси, сплит	4
15	P173-080101	фланец гидрокси, сплит	4
16	X520-110004	Штуцер 90 orfs	2
18	X500-110017	Разъем	2
19	X511-112546	Соединитель	1
20	31Q4-11160	Кронштейн т / совместное	1
21	31N1-40941	резиновая т / совместное	1
22	31N1-40951	Крышка Т / совместное	1
23	S017-140306	Болт с шестигранной головкой (под шестигранник)	3
24	S017-16055D	Болт с шестигранной головкой (под шестигранник)	11
25	S109-100306	Болт с шестигранной головкой (под шестигранник)	16
26	S109-080256	Болт с шестигранной головкой (под шестигранник)	8
27	S037-102026	Болт	8
28	S037-123526	Болт	3
29	S441-160006	Шайба	11
3	P983-085327	Шланг в сборе	1
30	S520-130000	Зажим	1
32	S621-014001	Кольцо уплотнительное (О-кольцо)	2
35	Y171-019001	Кольцо уплотнительное (О-кольцо)	4
36	Y171-015004	Кольцо уплотнительное (О-кольцо)	2
37	S411-140006	Шайба пружинная	3
38	X850-535300	Колено 90, поворотный, ORFS	2
39	31N5-10250	Колено 90, длинный, ORFS	1
4	P983-085325	Шланг в сборе	1
40	34E7-03140	Уплотнительная втулка	1
41	S551-050203	Зажим	6
5	P933-128028	Шланг в сборе	1
6	31Q4-14220	Рукав высокого давления (РВД)	1
7	31Q4-14230	Рукав высокого давления (РВД)	1
8	P933-128024	Шланг в сборе	1
9	31Q4-14212	Рукав высокого давления (РВД)	1
A	S631-024004	Кольцо уплотнительное (О-кольцо)	6
C	S621-012001	Кольцо уплотнительное (О-кольцо)	1
E	S621-018001	О кольцо	6
