Гидроразводка (гидролинии) стрелы (ADJUST BOOM) экскаватора гусеничного Hyundai R145CR-9A

Гидроразводка (гидролинии) стрелы (ADJUST BOOM) экскаватора гусеничного Hyundai R145CR-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:3415

Наименование:BOOM HYD PIPING(ADJUST BOOM)

Версия:2013. 12.31 REV.13M

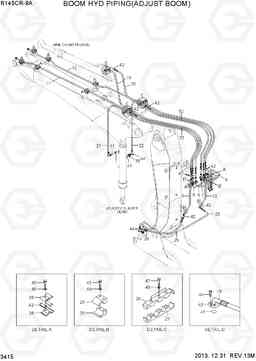

BOOM HYD PIPING(ADJUST BOOM) R145CR-9A

Поз.	Код	Наименование	Кол
10	31Q4-56100	Трубка в сборе	1
11	31Q4-56311	Трубка в сборе	1
12	31Q4-56321	Трубка в сборе	1
19	31Q4-56380	Рукав высокого давления (РВД)	1
19	31Q4-52530	HOSE ASSY(HI-GRADE)	1
20	P910-128039	Шланг в сборе	1
20	31Q4-59580	HOSE ASSY(HI-GRADE)	1
21	31Q4-56360	шланг в сборе FLG (0x90)	1
22	31Q4-56370	шланг в сборе FLG (0x90)	1
23	P910-128020	Шланг в сборе	1
25	31Q4-56350	шланг в сборе FLG (0x90)	2
26	31N4-53140	Зажим	2
27	31N4-53150	Зажим	2
28	31Q4-50300	зажим в сборе	16
29	31Q4-56010	зажим в сборе	12
39	P173-120102	фланец гидрокси, сплит	6
40	P174-120102	фланец гидрокси, сплит	2
41	Y171-019004	Кольцо уплотнительное (О-кольцо)	4
42	S621-018001	О кольцо	11
43	31N5-50220	Распорная трубка	8
44	S109-100306	Болт с шестигранной головкой (под шестигранник)	16
45	S017-120656	Болт с шестигранной головкой (под шестигранник)	24
47	S017-120706	Болт с шестигранной головкой (под шестигранник)	6
49	S411-120006	Шайба пружинная	30
5	31Q4-56030	Трубка в сборе	1
52	P910-128021	Шланг в сборе	1
6	31Q4-56040	Трубка в сборе	1
7	31Q4-56050	Трубка в сборе	1
8	31Q4-56060	Трубка в сборе	1
9	31Q4-56090	Трубка в сборе	1
