BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R145CR-9A
BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R145CR-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3420
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:2014. 1.31 REV.14A

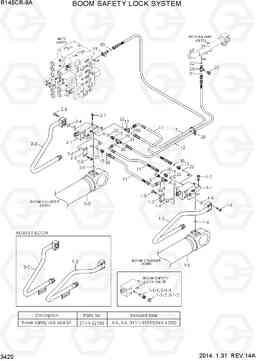

BOOM SAFETY LOCK SYSTEM R145CR-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q4-54211 | бум безопасности цил LH | 1 |
STD
|
|
| 1 | 31Q4-54410 | бум безопасности цил LH | 1 |
ADJUST BOOM
|
|
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4200,*-1
|
|
| 1-1 | 31Q4-55010 | бум замок предохранительный клапан | 1 | ||
| 1-1-1 | XKCH-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-1-2 | DCP-001A | CAP | 1 | ||
| 1-2 | 31Y1-31720 | труба в сборе BV, LH | 1 |
STD
|
|
| 1-2 | 31Y1-31721 | PIPE ASSY-BV,LH | 1 |
STD
|
|
| 1-2 | 31Y1-38310 | труба в сборе BV, LH | 1 |
ADJUST BOOM
|
|
| 1-2 | 31Y1-38311 | PIPE ASSY-BV,LH | 1 |
ADJUST BOOM
|
|
| 1-3 | P184-081112 | фланец площадь | 1 | ||
| 1-5 | S109-080306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-7 | S109-080456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 11 | P930-049008 | Шланг в сборе | 3 | ||
| 12 | P910-062034 | Шланг в сборе | 1 | ||
| 13 | X500-110001 | Разъем | 4 | ||
| 17 | X820-045151 | Тройник | 1 | ||
| 19 | X840-515151 | Переходник | 1 | ||
| 2 | 31Q4-54221 | бум безопасности цил RH | 1 |
STD
|
|
| 2 | 31Q4-54420 | бум безопасности цил RH | 1 |
ADJUST BOOM
|
|
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4200,*-1
|
|
| 2-1 | 31Q4-55010 | бум замок предохранительный клапан | 1 | ||
| 2-1-1 | XKCH-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-1-2 | DCP-001A | CAP | 1 | ||
| 2-2 | 31Y1-31730 | труба в сборе Б.В., относительной влажности | 1 |
STD
|
|
| 2-2 | 31Y1-31731 | PIPE ASSY-BV,RH | 1 |
STD
|
|
| 2-2 | 31Y1-38320 | труба в сборе Б.В., относительной влажности | 1 |
ADJUST BOOM
|
|
| 2-2 | 31Y1-38321 | PIPE ASSY-BV,RH | 1 |
ADJUST BOOM
|
|
| 2-3 | P184-081112 | фланец площадь | 1 | ||
| 2-5 | S109-080306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-6 | S109-080406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-7 | S109-080456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | 31N4-41140 | Тройник поворотный, ORFS | 1 | ||
| 22 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 23 | X710-100102 | Крышка | 1 | ||
| 28 | S552-020102 | Зажим | 10 | ||
| 29 | X820-065151 | Тройник | 1 | ||
| 3 | 31Q4-40800 | Датчик давления | 1 |
OVERLOAD PS
|
|
| 30 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 13 | ||
| 31 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 32 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4 | 31N4-22170 | Тройник тип запуска | 1 | ||
| 7 | P910-042028 | Шланг в сборе | 1 | ||
| K | 31Y1-32150 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-4 | Y171-015001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K2-4 | Y171-015001 | Кольцо уплотнительное (О-кольцо) | 3 |
