Поворотный редуктор (Тип 1) экскаватора гусеничного Hyundai R145CR-9A

Поворотный редуктор (Тип 1) экскаватора гусеничного Hyundai R145CR-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4110
Наименование:SWING REDUCTION GEAR(TYPE 1)
Версия:2014. 7.31 REV.14G

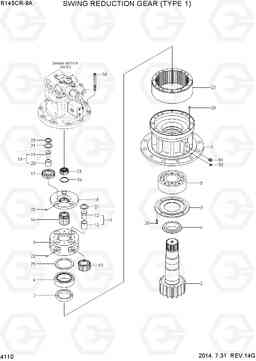

SWING REDUCTION GEAR(TYPE 1) R145CR-9A
4110 SWING REDUCTION GEAR(TYPE 1) R145CR-9A, Hyundai
Поз. Код Наименование Кол Прим.
N @ NOT SUPPLIED PARTS AR
*-1 @ SWING MOTOR UNIT 1
SEE 4100
*-2 31Q4-11142 Поворотный редуктор 1
*-2 31Q4-11142AR Поворотный редуктор 1
1 XKAQ-00511 CASING 1
10 XKAQ-00810 Шестерня планетарная (сателлит) 2 4
11 XKAQ-00811 PIN ASSY 2 4
14 XKAQ-00519 Солнечная (центральная / планетарная) шестерня №2 1
15 XKAQ-00814 Водило в сборе 1 (первая передача) 1
16 XKAQ-00520 CARRIER 1 1
17 XKAQ-00815 Шестерня планетарная (сателлит) 1 3
18 XKAQ-00816 Палец 3
2 XKAQ-00512 Вал приводной (ведущий) 1
21 XKAQ-00093 Шайба упорная, B 4
21 XKAQ-00093 Шайба упорная, B 3
22 XKAQ-00086 Палец 4
22 XKAQ-00086 Палец 3
23 XKAQ-00085 кольцо остановка 3
24 XKAQ-00523 Солнечная (центральная / планетарная) шестерня №1 1
25 XKAQ-00084 кольцо остановка 1
26 XKAQ-00524 плита сторона № 1 1
27 XKAQ-00782 Шестерня коронная (кольцевая, планетарная) 1
28 XKAQ-00091 контактный стук 4
29 XKAQ-00526 Болт с шестигранной головкой (под шестигранник) 9
3 XKAQ-00513 заглушка 1
30 XKAQ-00527 Болт с шестигранной головкой (под шестигранник) 10
31 XKAQ-00049 Пробка (заглушка) 1
32 XKAQ-00066 Пробка (заглушка) 2
4 XKAQ-00514 Вставка 1
5 XKAQ-00515 подшипник SPH ролик 1
6 XKAQ-00089 подшипник цил ролик 1
7 XKAQ-00087 Сальник 1
8 XKAQ-00809 Водило в сборе 2 (вторая передача) 1
9 XKAQ-00516 Водило (планетарной передачи) 1
N* @ SWING MOTOR ASSY 1
*-1,*-2
N12 XKAQ-00812 Палец 1
N13 XKAQ-00813 Втулка (2) 1
N19 XKAQ-00817 Палец стальной 1
N20 XKAQ-00818 Втулка (1) 1
