Трубопровод гидравлический рабочего оборудования экскаватора гусеничного Hyundai R15-7

Код подсистемы:5084

Наименование:WORK EQUIPMENT PIPING

Версия:

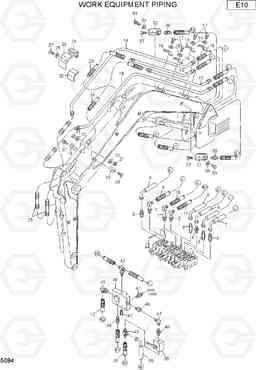

WORK EQUIPMENT PIPING R15-7

Поз.	Код	Наименование	Кол	Прим.
1	XJDH-00472	ELBOW-MALE 90	1
10	XJDH-02968	HOSE(Q)	1
11	XJDH-02964	HOSE(R1)	1
12	XJDH-02969	HOSE(R2)	1
13	XJDH-01311	Трубка	2
14	XJDH-01313	Трубка	1
15	XJDH-01312	Трубка	1
16	XJDH-01417	Трубный зажим	4
17	XJDH-00039	Болт	4
18	XJDH-00257	Шайба	4
19	XJDH-01416	Трубный зажим	2
2	XJDH-00482	ELBOW-MALE 90	1
20	XJDH-02875	Болт	2
21	XJDH-00186	Гайка	2
22	XJDH-00276	Шайба	2
23	XJDH-01319	HOSE (AM1)	1
24	XJDH-01320	HOSE (AM2)	1
25	XJDH-02961	HOSE(BK)	2
26	XJDH-01300	Пластина	1
27	XJDH-02882	Болт	2
28	XJDH-00278	Шайба	2
29	XJDH-02990	STRIP-WEATHER	2
3	XJDH-00452	CONNECTOR-MALE	1
30	XJDH-01398	PLATE-RUBBER	1
31	XJDH-01435	MANIFOLD-PTO (L)	1
32	XJDH-01436	MANIFOLD-PTO (R)	1
33	XJDH-00035	Болт	2
34	XJDH-00276	Шайба	2
35	XJDH-00417	CONNECTOR-MALE	1
36	XJDH-00419	NIPPLE-HOSE	1
37	XJDH-00384	Пробка (заглушка)	2
38	XJDH-02808	VALVE-BALL	1
39	XJDH-00676	HOSE (H1)	1
4	XJDH-00449	NIPPLE-HOSE	1
40	XJDH-03054	VALVE-SHUT OFF	1
41	XJDH-00395	NIPPLE-HOSE	1
42	XJDH-02926	Пробка (заглушка)	1
43	XJDH-00495	TEE	1
44	XJDH-00455	NIPPLE-HOSE	1
45	XJDH-00477	Колено 90	1
46	XJDH-02936	Втулка	1
47	XJDH-00810	ELBOW 90	1
48	XJDH-01246	NIPPLE-HOSE	1
49	XJDH-00436	TEE	1
5	XJDH-00448	NIPPLE-HOSE	1
50	XJDH-02981	HOSE (H)	1
6	XJDH-02983	HOSE(G)	1
7	XJDH-02984	HOSE(J)	2
8	XJDH-02967	HOSE(O)	1
9	XJDH-02985	HOSE(P)	1
