Гидроцилиндр стрелы экскаватора гусеничного Hyundai R15-7
Гидроцилиндр стрелы экскаватора гусеничного Hyundai R15-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6106
Наименование:BOOM CYLINDER
Версия:

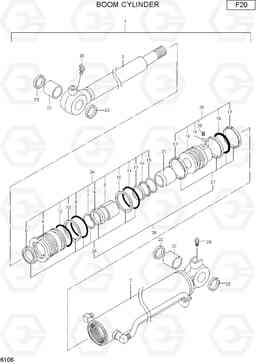

BOOM CYLINDER R15-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | XJDH-02811 | Гидроцилиндр стрелы в сборе | 1 |
INC. 2~23
|
|
| 10 | XJDH-03119 | Кольцо | 2 | ||
| 11 | XJDH-03120 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 12 | XJDH-03121 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 13 | XJDH-03122 | CUSHION RING | 1 | ||
| 14 | XJDH-03123 | Вставка | 1 | ||
| 15 | XJDH-03124 | Стопор | 1 | ||
| 16 | XJDH-03125 | Поршень | 1 | ||
| 17 | XJDH-03126 | RING-SLIDE | 2 | ||
| 18 | XJDH-03127 | RING ASSY-SEAL | 1 | ||
| 19 | XJDH-03128 | BALL-STEEL | 1 | ||
| 2 | XJDH-03111 | CYLINDER TUBE ASSY | 1 | ||
| 20 | XJDH-03129 | Комплект винтов | 1 | ||
| 21 | XJDH-03130 | CUSHION BEARING | 1 | ||
| 22 | XJDH-03131 | Втулка поршневого пальца | 1 | ||
| 23 | XJDH-03132 | Кольцо | 4 | ||
| 24 | XJDH-03133 | Головка блока цилиндров в сборе | 1 |
INC. 4~15
|
|
| 25 | XJDH-03134 | Комплект поршней (поршень в сборе) | 1 |
INC. 16~20
|
|
| 26 | XJDH-03135 | ROD PACKING ASSY | 1 |
INC. 6~12
|
|
| 27 | XJDH-03136 | PISTON PACKING ASSY | 1 |
INC. 17, 18
|
|
| 28 | XJDH-02812 | PACKING ASSY | 1 |
INC. 26, 27
|
|
| 29 | XJDH-00373 | Масленка | 1 | ||
| 3 | XJDH-03112 | Шток поршня в сборе | 1 | ||
| 30 | XJDH-00377 | NIPPLE-GREASE 90 | 1 | ||
| 4 | XJDH-03113 | Головка блока цилиндров | 1 | ||
| 5 | XJDH-03114 | Втулка | 1 | ||
| 6 | XJDH-03115 | U-RING | 1 | ||
| 7 | XJDH-03116 | BACKUP RING | 1 | ||
| 8 | XJDH-03117 | RING-WIPER | 1 | ||
| 9 | XJDH-03118 | Кольцо уплотнительное (О-кольцо) | 1 |
