• Каталог запчастей
• Hyundai
• R16-7
• Поворотная платформа (рама)

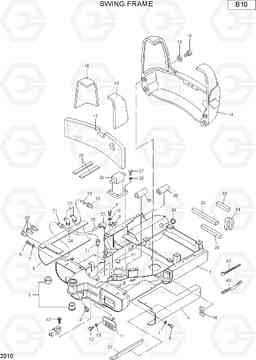

Поворотная платформа (рама) экскаватора гусеничного Hyundai R16-7

Код подсистемы:2010

Наименование:SWING FRAME

Версия:

SWING FRAME R16-7

Поз.	Код	Наименование	Кол	Прим.
1	XJDH-01154	FRAME-SWING	1
10	XJDH-00278	Шайба	2
11	XJDH-01254	Крышка	1
12	XJDH-00032	Болт	2
13	XJDH-00276	Шайба	2
14	XJDH-01261	Противовес	1
15	XJDH-00103	Болт	4
16	XJDH-01396	Шайба	4
17	XJDH-01408	URETHAN FOAM	1
18	XJDH-03728	URETHAN FORM	1
19	XJDH-01410	URETHAN FOAM	1
2	XJDH-01400	Втулка	2
20	XJDH-00373	Масленка	3
21	XJDH-02940	NIPPLE-CONNECTOR	3
22	XJDH-02941	ELBOW-CONNECTOR 90	3
23	XJDH-03729	TUBE-GREASE	1
24	XJDH-02951	TUBE-GREASE	1
25	XJDH-02952	TUBE-GREASE	1
26	XJDH-02818	TURNING MOTOR	1
27	XJDH-00154	Болт	4
28	XJDH-00280	Шайба	4
29	XJDH-01398	PLATE-RUBBER	2
3	XJDH-00373	Масленка	1
30	XJDH-02986	Уплотнительная втулка	1
31	XJDH-02994	BUSHING-RUBBER	1
32	XJDH-00752	FOAM-URETHAN	1
33	XJDH-03730	FOAM-URETHAN	4
34	XJDH-00746	FOAM-URETHAN	1
35	XJDH-03731	FOAM-URETHAN	4
36	XJDH-01278	FOAM-URETHAN	1
37	XJDH-01260	FOAM-URETHAN	1
38	XJDH-02944	GUARD-HOSE	2
39	XJDH-02943	GUARD-HOSE	2
4	XJDH-01251	COVER-SIDE (L)	1
40	XJDH-02989	TRIM-RUBBER	1
41	XJDH-02988	BAND-NYLON	AR
42	XJDH-03732	Болт с шестигранной головкой (под шестигранник)	2
5	XJDH-01252	COVER-SIDE(R)	1
6	XJDH-00035	Болт	6
7	XJDH-00276	Шайба	6
8	XJDH-03727	STOPPER-SWIVEL	1
9	XJDH-02882	Болт	2
