TRACK FRAME 1 экскаватора гусеничного Hyundai R16-7

Код подсистемы:3052

Наименование:TRACK FRAME 1

Версия:

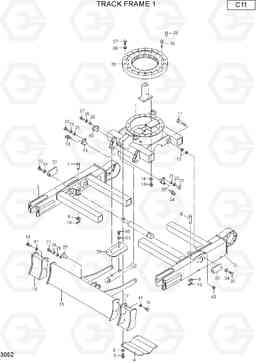

TRACK FRAME 1 R16-7

Поз.	Код	Наименование	Кол	Прим.
1	XJDH-03917	EQUALIZER	1
10	XJDH-03925	Палец	2
11	XJDH-03926	Болт	4
12	XJDH-00179	Гайка	8
13	XJDH-02882	Болт	4
14	XJDH-00278	Шайба	4
15	XJDH-03927	Отвал (аутригер) в сборе	1
16	XJDH-03928	BLADE(R) ASSY	1
17	XJDH-03929	BLADE(L) ASSY	1
18	XJDH-00083	Болт	4
19	XJDH-01393	PIN-DOZER ARM MOUNT	1
2	XJDH-03918	Рама ходовой части, шасси (гусеничная тележка) в сборе, правая	1
20	XJDH-01395	PIN-DOZER ARM MOUNT	1
21	XJDH-01181	Фланец	2
22	XJDH-00152	Болт	2
23	XJDH-00280	Шайба	2
24	XJDH-00377	NIPPLE-GREASE 90	2
25	XJDH-01394	Палец гидроцилиндра отвала	2
26	XJDH-01181	Фланец	2
27	XJDH-00152	Болт	2
28	XJDH-00280	Шайба	2
29	XJDH-01218	Крышка гидроцилиндра отвала	1
3	XJDH-03919	Рама ходовой части, шасси (гусеничная тележка) в сборе, левая	1
30	XJDH-00144	Болт	2
31	XJDH-00278	Шайба	2
32	XJDH-01391	COVER-GREASE SUPPLY	2
33	XJDH-00032	Болт	4
34	XJDH-00276	Шайба	4
35	XJDH-02862	BEARING-TURNING	1
36	XJDH-02871	Болт	18
37	XJDH-03930	Болт	15
38	XJDH-00278	Шайба	15
39	XJDH-00305	Палец	2
4	XJDH-03920	COVER-UNDER	1
40	XJDH-00198	U-NUT	4
41	XJDH-00283	Шайба	4
5	XJDH-03921	Болт	4
6	XJDH-00278	Шайба	4
7	XJDH-03922	Палец	1
8	XJDH-03923	Палец	1
9	XJDH-03924	Шайба	2
