REMOTE CONTROL VALVE(#0007-) экскаватора гусеничного Hyundai R16-9
REMOTE CONTROL VALVE(#0007-) экскаватора гусеничного Hyundai R16-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4501
Наименование:REMOTE CONTROL VALVE(#0007-)
Версия:

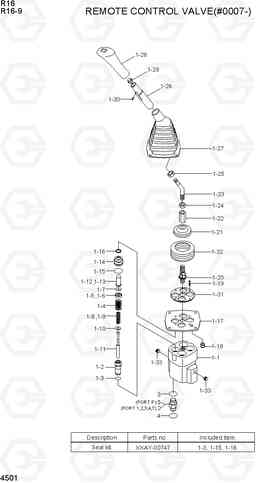

REMOTE CONTROL VALVE(#0007-) R16-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31MK-20010 | RCV югу сборе LH | 1 | ||
| * | 31MK-20020 | RCV югу сборе RH | 1 | ||
| *-1 | XKAY-00730 | катушка комплект (1,3) | 1 |
IN 5,7,8,10,11
|
|
| *-2 | XKAY-01589 | SPOOL KIT(2.4) | 1 |
IN 6,7,9,10,11
|
|
| *-3 | XKAY-01590 | PLUG KIT | 1 |
IN 12,14,15,16
|
|
| *-4 | XKAY-01591 | PLUG KIT | 1 |
IN 13,14,15,16
|
|
| *-5 | XKAY-00743 | комплекта рукоятки RH | 1 |
INCL 23-31
|
|
| *-6 | XKAY-00744 | ручка комплект (LH) | 1 |
INCL 23-31
|
|
| 1 | 31MK-21010 | RCV рычаг LH | 1 | ||
| 1 | 31MK-21020 | Джойстик управления правый | 1 | ||
| 1-1 | XKAY-00726 | BODY | 1 | ||
| 1-10 | XKAY-00081 | катушка | 4 | ||
| 1-11 | XKAY-00734 | Золотник | 4 | ||
| 1-13 | XKAY-00955 | стержень толчок (2,4) | 2 | ||
| 1-17 | XKAY-00740 | пластина | 1 | ||
| 1-18 | XKAY-00741 | Втулка | 1 | ||
| 1-19 | XKAY-00742 | SCREW-MACHINE | 4 | ||
| 1-2 | XKAY-00727 | Пробка (заглушка) | 4 | ||
| 1-20 | XKAY-00049 | Совместное сборе | 1 | ||
| 1-21 | XKAY-00985 | Плита качающая (перекоса, диск наклонный) | 1 | ||
| 1-22 | XKAY-00047 | Гайка | 1 | ||
| 1-24 | XKAY-00046 | Гайка | 1 | ||
| 1-25 | XKAY-00043 | Гайка | 1 | ||
| 1-26 | XKAY-00327 | INSERT | 1 | ||
| 1-27 | XKAY-00041 | BOOT | 1 | ||
| 1-28 | XKAY-00328 | Ручка LH | 1 | ||
| 1-28 | XKAY-00330 | обрабатывать RH | 1 | ||
| 1-29 | XKAY-00329 | Втягивающее реле | 1 | ||
| 1-32 | XKAY-00072 | BOOT | 1 | ||
| 1-4 | XKAY-01588 | Пружина | 4 | ||
| 1-6 | XKAY-00950 | Пружина сиденья | 2 | ||
| 1-9 | XKAY-00746 | SPRING(2,4) | 2 | ||
| 2 | X500-110001 | Разъем | 5 | ||
| 3 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 4 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 5 | 31N6-25060 | фильтр последний охранник | 1 | ||
| K | XKAY-00747 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-15 | XKAY-00438 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| K1-16 | XKAY-01424 | уплотнение штока | 4 | ||
| K1-3 | XKAY-00728 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| N1-12 | XKAY-00954 | стержень толчок (1,3) | 2 | ||
| N1-14 | XKAY-01592 | Пробка (заглушка) | 4 | ||
| N1-23 | XKAY-01593 | Соединитель | 1 | ||
| N1-30 | XKAY-00038 | Болт | 1 | ||
| N1-31 | XKAY-00745 | плита б | 1 | ||
| N1-33 | XKAY-00032 | Пробка (заглушка) | 2 | ||
| N1-5 | XKAY-00731 | сиденье пружины (1,3) | 2 | ||
| N1-7 | XKAY-00732 | Стопор | 4 | ||
| N1-8 | XKAY-00733 | пружина (1,3) | 2 |
