Цилиндр ковша экскаватора гусеничного Hyundai R16-9
Цилиндр ковша экскаватора гусеничного Hyundai R16-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4621
Наименование:BUCKET CYLINDER(#0217-)
Версия:2013. 7.31 REV.13G

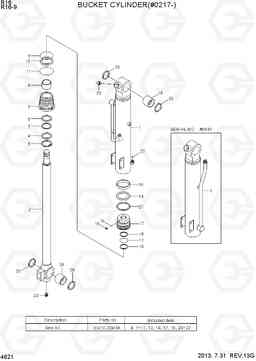

BUCKET CYLINDER(#0217-) R16-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 31MJ-55130 | Гидроцилиндр ковша в сборе | 1 | ||
* | 31MJ-55131 | Гидроцилиндр ковша в сборе | 1 | ||
1 | XKCC-01348 | Гильза цилиндра атригера | 1 | ||
12 | XKCC-00432 | Поршень | 1 | ||
15 | XKCC-00362 | установочный винт | 1 | ||
16 | XKCC-00361 | STEEL BALL | 1 | ||
19 | XKCC-00392 | Втулка поршневого пальца | 1 | ||
2 | XKCC-01349 | Шток в сборе | 1 | ||
23 | XKCC-00069 | Масленка | 2 | ||
24 | XKCC-01354 | контактный куст | 1 | ||
3 | XKCC-00425 | Сальник | 1 | ||
5 | XKCC-00427 | Кольцо | 1 | ||
6 | XKCC-00428 | подшипник сухой | 1 | ||
K | XKCC-00436 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
K10 | XKCC-00431 | Кольцо | 1 | ||
K11 | XKCC-00239 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K13 | XKCC-01352 | PISTON SEAL | 1 | ||
K14 | XKCC-01353 | Кольцо изнашиваемое | 1 | ||
K17 | XKCC-00389 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K18 | XKCC-00390 | Кольцо | 2 | ||
K20 | XKCC-00393 | Кольцо | 4 | ||
K21 | XKCC-00435 | Пыльник | 1 | ||
K22 | XKCC-00395 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K4 | XKCC-01350 | пыль стеклоочистителя | 1 | ||
K7 | XKCC-01351 | ROD SEAL | 1 | ||
K8 | XKCC-00430 | Кольцо | 1 | ||
K9 | XKCC-00057 | Кольцо уплотнительное (О-кольцо) | 1 |
