SEAT BASE ASSY экскаватора гусеничного Hyundai R16-9
SEAT BASE ASSY экскаватора гусеничного Hyundai R16-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6200
Наименование:SEAT BASE ASSY
Версия:2012. 7.31 REV.12G

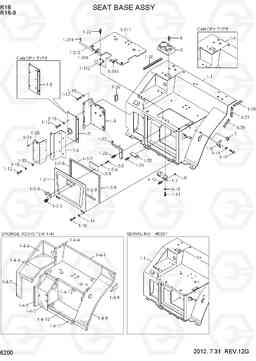

SEAT BASE ASSY R16-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 71MJ-25102 | сиденье база югу сборе | 1 |
CANOPY
|
|
| * | 71MJ-25103 | сиденье база югу сборе | 1 |
CANOPY
|
|
| * | 71MJ-25200 | сиденье база югу сборе | 1 |
CAB
|
|
| 1 | 71MJ-21652 | SEAT BASE ASSY | 1 |
CANOPY
|
|
| 1 | 71MJ-21653 | SEAT BASE ASSY | 1 |
CANOPY
|
|
| 1 | 71MJ-21654 | SEAT BASE ASSY | 1 |
CANOPY
|
|
| 1 | 71MJ-21700 | SEAT BASE ASSY | 1 |
CAB
|
|
| 1 | 71MJ-21701 | SEAT BASE ASSY | 1 |
CAB
|
|
| 1-1 | 71MJ-21662 | Сиденье ва | 1 |
CANOPY
|
|
| 1-1 | 71MJ-21663 | Сиденье ва | 1 |
CANOPY
|
|
| 1-1 | 71MJ-21662 | Сиденье ва | 1 |
CAB
|
|
| 1-1 | 71MJ-21800 | Сиденье ва | 1 |
CAB
|
|
| 1-10 | S015-060156 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 1-11 | S015-080156 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-12 | S015-080206 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 1-13 | S141-030126 | Винт с потайной головкой | 4 | ||
| 1-14 | S403-06200B | Плоская шайба | 7 | ||
| 1-15 | S403-08200B | Плоская шайба | 12 | ||
| 1-2 | 71MJ-20431 | COVER ASSY | 1 | ||
| 1-2-1 | 71MJ-20441 | покрытия ва внешнее | 1 | ||
| 1-2-2 | 71MH-20540 | цилиндр замка | 1 | ||
| 1-2-3 | 71MJ-20550 | Кронштейн | 1 | ||
| 1-2-4 | 71MJ-20560 | ручка ва | 1 | ||
| 1-2-5 | S015-060106 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 1-2-6 | S403-06200B | Плоская шайба | 2 | ||
| 1-2-7 | 71MH-20510 | коврик резиновый | 1 | ||
| 1-2-8 | 71MH-20520 | коврик резиновый | 2 | ||
| 1-2-9 | 71MH-20530 | коврик резиновый | 1 | ||
| 1-20 | 71MJ-22021 | Кронштейн войлок | 1 | ||
| 1-21 | S035-082056 | Болт | 2 | ||
| 1-22 | 71MJ-22420 | Кронштейн | 1 | ||
| 1-23 | S035-061526 | Болт | 2 | ||
| 1-24 | 71Q6-04980 | FASTENER | 6 | ||
| 1-25 | 71MK-22210 | Шайба упорная / Прокладка | 1 | ||
| 1-26 | 71MK-22490 | SPONGE | 1 | ||
| 1-27 | S773-001000 | Уплотнитель | 1 |
CANOPY
|
|
| 1-28 | S773-001100 | Уплотнитель | 1 |
CANOPY
|
|
| 1-29 | S773-006000 | Уплотнитель | 1 |
CANOPY
|
|
| 1-3 | 71MJ-20591 | Крышка ва с / BASE, относительной влажности | 1 | ||
| 1-30 | S773-009500 | Уплотнитель | 1 |
CANOPY
|
|
| 1-31 | 71MJ-23570 | HINGE PLATE | 1 | ||
| 1-311 | 71MJ-23580 | Пластина | 1 | ||
| 1-312 | 71MJ-23590 | Пластина | 1 | ||
| 1-313 | 71MJ-23540 | Вал | 1 | ||
| 1-314 | S403-12100B | Плоская шайба | 2 | ||
| 1-315 | S461-250252 | Палец | 2 | ||
| 1-32 | S035-082526 | Болт | 8 | ||
| 1-33 | S403-08500B | Плоская шайба | 2 |
CAB
|
|
| 1-4 | 71MJ-20691 | губка в сборе | 1 | ||
| 1-4-1 | 71MH-20701 | SPONGE | 1 | ||
| 1-4-10 | 71MJ-22040 | SPONGE | 1 | ||
| 1-4-11 | 71MJ-22030 | SPONGE | 1 | ||
| 1-4-12 | 71MJ-22050 | SPONGE | 1 | ||
| 1-4-2 | 71MJ-20711 | SPONGE | 1 | ||
| 1-4-3 | 71MH-20720 | SPONGE | 1 | ||
| 1-4-4 | 71MJ-22060 | SPONGE | 1 | ||
| 1-4-5 | 71MJ-20760 | SPONGE | 1 | ||
| 1-4-6 | 71MH-20770 | SPONGE | 1 | ||
| 1-4-7 | 71MJ-21920 | SPONGE | 1 | ||
| 1-4-8 | 71MJ-20940 | SPONGE | 1 | ||
| 1-4-9 | 71MJ-20931 | SPONGE | 1 | ||
| 1-5 | 71MJ-22401 | Крышка ва (RH) | 1 |
CANOPY
|
|
| 1-5 | 71MJ-22440 | Крышка ва (RH) | 1 |
CANOPY
|
|
| 1-5 | 71MJ-27010 | Крышка | 1 |
CAB
|
|
| 1-6 | 71MJ-20831 | Крышка RH | 1 |
CANOPY
|
|
| 1-6 | 71MJ-22500 | Крышка RH | 1 |
CANOPY
|
|
| 1-6 | 71MJ-22460 | Крышка RH | 1 |
CANOPY
|
|
| 1-6 | 71MJ-20831 | Крышка RH | 1 |
CAB
|
|
| 1-6 | 71MJ-22460 | Крышка RH | 1 |
CAB
|
|
| 1-7 | 71MK-20840 | плита улов | 1 | ||
| 1-8 | 71MH-20850 | магнитный | 2 | ||
| 1-9 | 71MK-21620 | предел кронштейн выключателя | 1 | ||
| 2 | 71MH-20790 | Уплотнительная втулка | 1 | ||
| 3 | 71MH-21570 | Подстаканник | 1 | ||
| 6 | S002-06015B | SCREW-TRUS HEAD | 2 |
