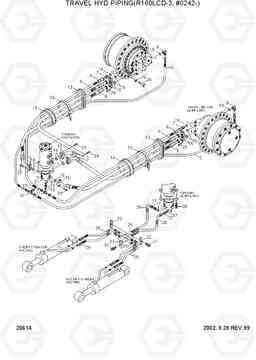

TRAVEL HYD PIPING(R160LCD-3, #0242-) экскаватора гусеничного Hyundai R160LC-3

Код подсистемы:2061A

Наименование:TRAVEL HYD PIPING(R160LCD-3, #0242-)

Версия:2002. 8.28 REV.99

TRAVEL HYD PIPING(R160LCD-3, #0242-) R160LC-3

Поз.	Код	Наименование	Кол	Прим.
*	@	TRAVEL HYD PIPING	1
10	P310-040404	TEE-BRANCH TYPE	1
11	P310-080808	TEE-BRANCH TYPE	1
12	31E6-0122	Фиттинг	1
13	S760-141216	Уплотнительная втулка	2
14	31E3-31230	Уплотнительная втулка	2
15	P173-120102	фланец гидрокси, сплит	16
16	Y171-019004	Кольцо уплотнительное (О-кольцо)	8
17	S631-024004	Кольцо уплотнительное (О-кольцо)	2
18	S631-018004	Кольцо уплотнительное (О-кольцо)	4
19	S631-011004	Кольцо уплотнительное (О-кольцо)	3
22	31EE-50180	зажим в сборе	3
23	32EG-40030	Трубка в сборе	1
24	32EG-40040	Трубка в сборе	1
25	P621-087017	Шланг в сборе	4
26	32EG-40050	Рукав высокого давления (РВД)	2
27	P101-112084	CONNECTOR-LONG	2
28	S017-160552	Болт с шестигранной головкой (под шестигранник)	60
29	S109-100306	Болт с шестигранной головкой (под шестигранник)	32
3	31EG-40150	Рукав высокого давления (РВД)	2
30	S035-123022	Болт	4
31	S035-165522	Болт с шестигранной головкой (под шестигранник)	3
32	S441-160002	Шайба	60
33	S551-050203	Зажим	20
4	31EG-40130	Рукав высокого давления (РВД)	2
5	P410-042050	шланг в сборе Comp 0x45	2
6	P620-083040	Шланг в сборе	2
7	P010-110004	Соединитель	2
9	P020-110001	Колено 90	2
