ARM SAFETY LOCK SYSTEM(#0287-) экскаватора гусеничного Hyundai R160LC-3
ARM SAFETY LOCK SYSTEM(#0287-) экскаватора гусеничного Hyundai R160LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2210A
Наименование:ARM SAFETY LOCK SYSTEM(#0287-)
Версия:2004. 3.09 REV.99

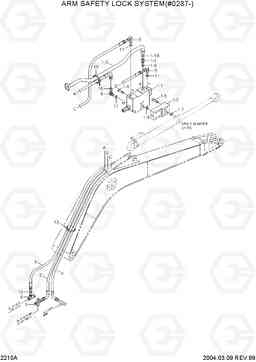

ARM SAFETY LOCK SYSTEM(#0287-) R160LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | ARM SAFETY LOCK SYS | 1 |
SEE 2210
|
|
| 1 | @ | ARM CYLINDER | 1 |
SEE 2170
|
|
| 1-0 | @ | ARM CYL SUB ASSY | 1 |
SEE2170, *-1
|
|
| 1-1 | 31EN-96010 | SAFETY LOCK VALVE | 1 |
SEE 2211
|
|
| 1-2 | 31EG-90610 | BLOCK ASSY | 1 | ||
| 1-3 | @ | PIPE ASSY | 1 |
SEE 2170-33
|
|
| 1-4 | X500-110019 | Разъем | 1 | ||
| 1-5 | S109-100556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | S109-120906 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 11 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 12 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 13 | S552-020102 | Зажим | 10 | ||
| 2 | P420-062131 | Шланг в сборе | 1 | ||
| 3 | 31EG-90640 | Рукав высокого давления (РВД) | 1 | ||
| 4 | P420-062135 | Шланг в сборе | 1 | ||
| 5 | P020-110002 | Колено 90 | 2 | ||
| 6 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 8 | X840-535353 | Переходник | 1 | ||
| 9 | 31EG-20070 | CROSS | 1 | ||
| K | 31Y1-15900 | S/LOCK SEAL KIT(1-7∼1-10 | 1 |
SEE 2170
|
|
| K1-10 | S621-018001 | О кольцо | 1 | ||
| K1-7 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K1-8 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K1-9 | S632-035001 | Кольцо уплотнительное (О-кольцо) | 1 |
