ATTACH PIPING(S/ACTING, #0309-) экскаватора гусеничного Hyundai R160LC-3
ATTACH PIPING(S/ACTING, #0309-) экскаватора гусеничного Hyundai R160LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2223A
Наименование:ATTACH PIPING(S/ACTING, #0309-)
Версия:2003.10.30 REV.99

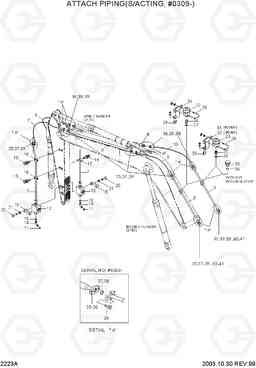

ATTACH PIPING(S/ACTING, #0309-) R160LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | S/ACT HYD KIT | 1 |
SEE 2220,21
|
|
| *-1 | @ | S/ACT PIPING KIT | 1 |
SEE 2220,21
|
|
| *-11 | @ | S/ACT MAIN PIPING KIT | 1 | ||
| *-12 | @ | ATTACH PIPING KIT | 1 |
SEE 2220,21
|
|
| 1 | 32EG-91210 | Трубка в сборе | 1 |
AM 2.6M
|
|
| 1 | 32EG-91211 | Трубка в сборе | 1 | ||
| 1 | 32EG-91220 | Трубка в сборе | 1 |
AM 2.25M
|
|
| 1 | 32EG-91221 | Трубка в сборе | 1 | ||
| 1 | 32EG-91230 | Трубка в сборе | 1 |
AM 3.1M
|
|
| 1 | 32EG-91231 | Трубка в сборе | 1 | ||
| 10 | P601-167022 | HOSE ASSY-THD | 1 | ||
| 10 | P680-166322 | Шланг в сборе | 1 | ||
| 11 | P290-100106 | CAP | 2 | ||
| 12 | 31EK-93030 | Клапан запорный (отсечной) | 1 | ||
| 13 | 31EK-93040 | Клапан запорный (отсечной) | 1 | ||
| 14 | P030-110005 | Штуцер -90 | 2 | ||
| 15 | 31EG-91350 | Зажим запорный клапан | 2 | ||
| 16 | 31EG-91380 | Трубный зажим | 2 |
AM 2.25/2.6M
|
|
| 16 | 31EG-91380 | Трубный зажим | 3 |
AM 3.1M
|
|
| 16 | 32EG-91310 | BRACKET-CLAMP | 1 |
AM 3.1M
|
|
| 17 | 31EG-91390 | Трубный зажим | 2 |
AM 2.25/2.6M
|
|
| 17 | 31EG-91390 | Трубный зажим | 3 |
AM 3.1M
|
|
| 17 | 32EG-91320 | BRACKET-CLAMP | 1 |
AM 3.1M
|
|
| 18 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 19 | S037-122522 | Болт | 8 | ||
| 19 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 4 |
AM 2.25/2.6M
|
|
| 19 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 6 |
AM 3.1M
|
|
| 19 | S017-120502 | Болт с шестигранной головкой (под шестигранник) | 4 |
AM 2.25/2.6M
|
|
| 19 | S017-120502 | Болт с шестигранной головкой (под шестигранник) | 6 |
AM 3.1M
|
|
| 19 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 4 |
AM 3.1M
|
|
| 2 | 32EG-91240 | Трубка в сборе | 1 |
AM 2.6M
|
|
| 2 | 32EG-91241 | Трубка в сборе | 1 | ||
| 2 | 32EG-91250 | Трубка в сборе | 1 |
AM 2.25M
|
|
| 2 | 32EG-91251 | Трубка в сборе | 1 | ||
| 2 | 32EG-91260 | Трубка в сборе | 1 |
AM 3.1M
|
|
| 2 | 32EG-91261 | Трубка в сборе | 1 | ||
| 20 | S017-120702 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 21 | S411-120002 | Шайба пружинная | 4 | ||
| 21 | S411-120002 | Шайба пружинная | 12 |
AM 2.25/2.6M
|
|
| 21 | S411-120002 | Шайба пружинная | 20 |
AM 3.1M
|
|
| 22 | 32E6-92040 | Гидроаккумулятор | 1 | ||
| 23 | 32E6-92050 | Гидроаккумулятор | 1 | ||
| 24 | 32E3-2021 | Фиттинг | 1 | ||
| 25 | 31EN-92290 | Соединитель | 1 | ||
| 25 | 32E3-2020 | Фиттинг | 1 | ||
| 26 | P392-180000 | Шайба медная | 1 | ||
| 27 | P392-220000 | Шайба медная | 1 | ||
| 28 | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 29 | S071-032730 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 3 | 32EG-91270 | Трубка в сборе | 1 | ||
| 3 | 32EG-91271 | Трубка в сборе | 1 | ||
| 30 | S071-033430 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 31 | 32E6-92080 | Кронштейн Accum | 1 | ||
| 31 | 32E6-92080 | Кронштейн Accum | 2 | ||
| 32 | 31EN-92250 | BRACKET-ACCUM | 1 | ||
| 33 | P220-110205 | Заглушка | 2 |
WITHOUT ACC'
|
|
| 34 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 2 |
WITHOUT ACC'
|
|
| 35 | P173-120102 | фланец гидрокси, сплит | 5 | ||
| 36 | P173-160104 | фланец гидрокси, сплит | 5 | ||
| 37 | Y171-019001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 38 | Y171-024001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 39 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 40 | ||
| 4 | 32EG-91280 | Трубка в сборе | 1 | ||
| 4 | 32EG-91281 | Трубка в сборе | 1 | ||
| 40 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 41 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 45 | 31EK-91701 | Гидравлический аккумулятор | 1 | ||
| 5 | 32EG-91290 | Трубка в сборе | 1 | ||
| 5 | 32EG-91291 | Трубка в сборе | 1 | ||
| 6 | 32EG-91300 | Трубка в сборе | 1 | ||
| 6 | 32EG-91301 | Трубка в сборе | 1 | ||
| 7 | P601-127028 | HOSE ASSY-THD | 1 | ||
| 7 | P683-126328 | Шланг в сборе | 1 |
AM 2.6/3.1M
|
|
| 7 | P683-126324 | Шланг в сборе | 1 |
AM 2.25M
|
|
| 8 | P601-167028 | HOSE ASSY-THD | 1 | ||
| 8 | P683-166328 | Шланг в сборе | 1 |
AM 2.6/3.1M
|
|
| 8 | P683-166324 | Шланг в сборе | 1 |
AM 2.25M
|
|
| 9 | P601-127022 | HOSE ASSY-THD | 1 | ||
| 9 | P680-126322 | Шланг в сборе | 1 |
