AIR CONDITIONER MOUNTING экскаватора гусеничного Hyundai R160LC-3
AIR CONDITIONER MOUNTING экскаватора гусеничного Hyundai R160LC-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3070
Наименование:AIR CONDITIONER MOUNTING
Версия:2003. 5.31 REV.11

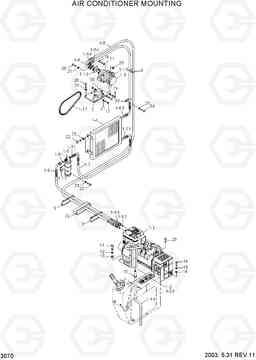

AIR CONDITIONER MOUNTING R160LC-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11EG-90101 | AIR CON ASSY | 1 | ||
| 1-1 | 11EM-90160 | EVAPORATOR UNIT | 1 | ||
| 1-10 | 12E3-3509 | PLATE-COMP JOINT | 1 | ||
| 1-11 | 11E6-36100 | BRACKET-R/DRIER | 1 | ||
| 1-12 | 12E1-3509 | Ремень клиновой (приводной) | 1 | ||
| 1-13 | 14L1-01330 | PIECE-TENSION | 1 | ||
| 1-14 | 11EK-92090 | Сливной шланг | 1 | ||
| 1-2 | 11EM-90170 | CONTROL ASSY | 1 | ||
| 1-21 | AE60001100-2 | KNOB | 3 |
NOT SHOWN
|
|
| 1-3 | 11EM-90040 | Компрессор | 1 | ||
| 1-4 | 11EM-90050 | Конденсатор в сборе | 1 | ||
| 1-5 | 11E6-36050 | R/DRIER ASSY | 1 | ||
| 1-6 | 11E6-36060 | HOSE-DISCHARGE | 1 | ||
| 1-63 | A305000205-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-64 | A500058799-1 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-7 | 11EM-90060 | HOSE-LIQUID(A) | 1 | ||
| 1-71 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-8 | 11EE-90070 | HOSE-LIQUID(B) | 1 | ||
| 1-81 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-9 | 14L4-00980 | HOSE-SUCTION | 1 | ||
| 1-93 | A305000203-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-94 | A500058799-1 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 10 | S520-015000 | Зажим | 1 | ||
| 11 | S017-120302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 12 | S411-120002 | Шайба пружинная | 4 | ||
| 13 | S403-122002 | Плоская шайба | 4 | ||
| 14 | S015-050162 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 15 | S411-050002 | Шайба пружинная | 4 | ||
| 16 | S401-051002 | Плоская шайба | 4 | ||
| 17 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 18 | S017-100502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 19 | S017-100352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2 | 11EG-91011 | BRACKET WA-COMP | 1 | ||
| 20 | S205-101002 | Гайка | 3 | ||
| 21 | S411-100002 | Шайба пружинная | 10 | ||
| 22 | S015-080162 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 23 | S411-080002 | Шайба пружинная | 6 | ||
| 28 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 5 | ||
| 29 | S152-040122 | SCREW-TAPPING | 4 | ||
| 32 | S760-031200 | Уплотнительная втулка | 1 | ||
| 33 | S543-220002 | Зажим трубки | 1 | ||
| 34 | S017-100162 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 9 | S551-035146 | вязальной проволоки | 4 |
