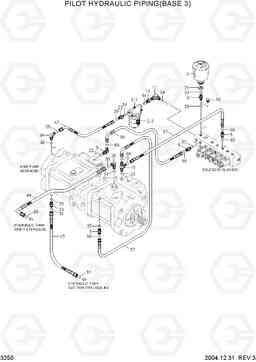

PILOT HYD PIPING(BASE 3) экскаватора гусеничного Hyundai R160LC-7

Код подсистемы:3250

Наименование:PILOT HYD PIPING(BASE 3)

Версия:2004.12.31 REV.3

PILOT HYD PIPING(BASE 3) R160LC-7

Поз.	Код	Наименование	Кол	Прим.
11	P020-110003	Колено 90	1
11	X520-110003	Штуцер 90 orfs	1
16	P220-110103	Заглушка	1
17	31EM-20160	ADAPTER	1
17	31N6-22400	адаптер	1
19	P320-040404	TEE-RUN TYPE	1
19	X820-045151	Тройник	1
2	31E3-0017	Фильтр пилотный в сборе, гидравлики	1
2-1	31E3-0044	BODY	1
2-2	31E3-0018	Элемент фильтра пилотного, гидравлики	1
21	P391-080000	Шайба медная	1
22	X500-110003	Разъем	1
23	X500-110004	Разъем	1
23	X530-110017	Штуцер	1
24	X520-110015	Штуцер 90 orfs	1
29	S621-014001	Кольцо уплотнительное (О-кольцо)	2
3	31E3-3187	Гидроаккумулятор	1
30	S621-018001	О кольцо	2
31	S621-021001	О кольцо	2
32	S631-011004	Кольцо уплотнительное (О-кольцо)	5
33	S631-014004	Кольцо уплотнительное (О-кольцо)	2
34	S631-018004	Кольцо уплотнительное (О-кольцо)	5
35	S631-024004	Кольцо уплотнительное (О-кольцо)	1
42	P930-082010	Шланг в сборе	1
44	P930-122014	Шланг в сборе	1
45	31N5-20040	HOSE ASSY-0X45	1
45	P910-162010	Шланг в сборе	1
5	P010-110002	Соединитель	2
5	X500-110001	Разъем	2
56	P860-042007	Шланг в сборе	1
56	X420-042007	Шланг в сборе	1
57	P860-042009	шланг в сборе син 0x90	2
57	X420-042009	Шланг в сборе	2
64	X520-110003	Штуцер 90 orfs	1
66	S621-011001	Кольцо уплотнительное (О-кольцо)	6
8	31E9-20060	Фиттинг	1
8	31N6-24200	Соединитель	1
9	P020-110001	Колено 90	1
9	X520-110001	Штуцер 90 orfs	1
