QUICK CLAMP HYD PIPING экскаватора гусеничного Hyundai R160LC-7A
QUICK CLAMP HYD PIPING экскаватора гусеничного Hyundai R160LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3450
Наименование:QUICK CLAMP HYD PIPING
Версия:2008. 8.31 REV.8H

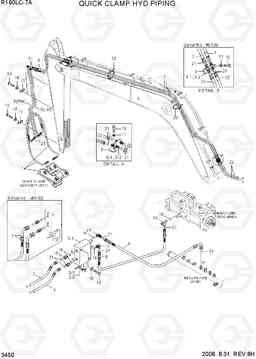

QUICK CLAMP HYD PIPING R160LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | @ | QUICK CLAMP ASSY | 1 |
SEE 3451-3457
|
|
| 10 | S017-16075D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 10 | S017-16075D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 11 | S411-160006 | Шайба пружинная | 1 | ||
| 11 | S411-160006 | Шайба пружинная | 2 | ||
| 12 | 34EA-91811 | Трубный зажим | 3 | ||
| 13 | S017-100306 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 14 | 31N4-22170 | Тройник тип запуска | 1 | ||
| 15 | X500-110001 | Разъем | 2 | ||
| 16 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 17 | X520-110001 | Штуцер 90 orfs | 2 | ||
| 18 | S441-100006 | Шайба | 5 | ||
| 19 | S017-100506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2 | 34EA-91720 | Встроенный клапан в сборе | 1 | ||
| 2-1 | 34EA-91720B | Корпус клапана (коллектор) | 1 | ||
| 2-2 | GS044200NC | Соленоид (электромагнитный клапан) | 1 | ||
| 2-3 | CAP024L+DT | Соленоид (электромагнитная катушка) | 1 | ||
| 20 | S554-054300 | Зажим | 25 | ||
| 21 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 14 | ||
| 21 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 18 | ||
| 22 | P920-047049 | Шланг в сборе | 2 | ||
| 3 | 31N4-90680 | termainal д / зажим | 1 | ||
| 3 | 31N4-90680 | termainal д / зажим | 2 | ||
| 3-1 | X540-120001 | Разъем ORFS | 2 | ||
| 3-2 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 4 | P913-047034 | Шланг в сборе | 2 |
2.6M AM
|
|
| 4 | P913-047028 | Шланг в сборе | 2 |
2.2M AM
|
|
| 4 | P913-047037 | Шланг в сборе | 2 |
3.1M AM
|
|
| 5 | 31N5-90530 | Трубка в сборе | 1 |
2.6M/2.2M AM,LH
|
|
| 5 | 31N5-90540 | Трубка в сборе | 1 |
3.1M AM, LH
|
|
| 6 | 31N5-90550 | Трубка в сборе | 1 |
2.6M/2.2M AM,RH
|
|
| 6 | 31N5-90560 | Трубка в сборе | 1 |
3.1M AM, RH
|
|
| 7 | P920-047144 | Шланг в сборе | 2 |
5.1M BM
|
|
| 7 | P910-047091 | Шланг в сборе | 2 |
5.1M BM
|
|
| 7 | P920-047150 | Шланг в сборе | 2 |
ADJUST BOOM
|
|
| 7 | P910-047097 | Шланг в сборе | 2 |
ADJUST BOOM
|
|
| 8 | 31N4-95750 | Рукав высокого давления (РВД) | 1 | ||
| 9 | P930-042008 | Шланг в сборе | 1 |
