ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R160LC-7A
ARM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R160LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3550
Наименование:ARM SAFETY LOCK SYSTEM
Версия:2008. 8.31 REV.8H

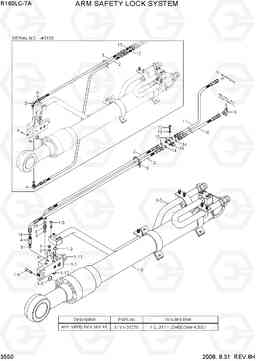

ARM SAFETY LOCK SYSTEM R160LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31N5-52131 | ARM SAFETY CYLINDER | 1 | ||
| 1-0 | @ | ARM CYL SUB ASSY | 1 |
SEE 4190,*-1
|
|
| 1-1 | 31N5-90520 | Клапан | 1 | ||
| 1-1 | 31NA-91560 | Клапан | 1 | ||
| 1-1-1 | XKCH-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-1-2 | DCP-002A | CAP | 1 | ||
| 1-1-3 | ZTAS-00007 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-1-3 | XKCH-00006 | Ремкомплект / комплект уплотнений | 1 |
NOT SHOWN
|
|
| 1-2 | 31Y1-20241 | Трубка в сборе | 1 | ||
| 1-4 | S107-100506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-5 | S107-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 10 | P930-042044 | Шланг в сборе | 1 | ||
| 10 | P930-042057 | Шланг в сборе | 1 | ||
| 11 | P910-062045 | Шланг в сборе | 1 | ||
| 11 | P910-042058 | Шланг в сборе | 1 | ||
| 12 | X540-110001 | Разъем | 1 | ||
| 13 | X540-110002 | Разъем | 1 | ||
| 14 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 14 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 15 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 15 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 16 | 31N6-90660 | termianl безопасности ВВЛ | 1 | ||
| 17 | S017-16075D | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 18 | S411-160006 | Шайба пружинная | 1 | ||
| 2 | P910-042090 | Шланг в сборе | 1 |
5.1 BOOM
|
|
| 2 | P930-042077 | Шланг в сборе | 1 |
5.1 BOOM
|
|
| 2 | P910-062098 | Шланг в сборе | 1 |
ADJUST BOOM
|
|
| 2 | P930-042085 | Шланг в сборе | 1 |
ADJUST BOOM
|
|
| 3 | P910-062090 | Шланг в сборе | 1 |
5.1 BOOM
|
|
| 3 | P930-062077 | Шланг в сборе | 1 |
5.1 BOOM
|
|
| 3 | P910-062098 | Шланг в сборе | 1 |
ADJUST BOOM
|
|
| 3 | P930-062085 | Шланг в сборе | 1 |
ADJUST BOOM
|
|
| 4 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 4 | X511-104513 | Соединитель | 1 | ||
| 5 | X520-110011 | Штуцер 90 orfs | 1 | ||
| 5 | X500-110011 | Разъем | 1 | ||
| 6 | 31N4-22150 | Тройник долго, ORFS | 1 | ||
| 7 | P220-110102 | Заглушка | 1 | ||
| 8 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 9 | S552-020102 | Зажим | 10 | ||
| K | 31Y1-20270 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-3 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 |
