Поворотный редуктор (Гидромотор поворота платформы, тип 2, #0188-) экскаватора гусеничного Hyundai R160LC-7A
Поворотный редуктор (Гидромотор поворота платформы, тип 2, #0188-) экскаватора гусеничного Hyundai R160LC-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4110
Наименование:SWING MOTOR(TYPE 2, #0188-)
Версия:2009. 2.28 REV.9B

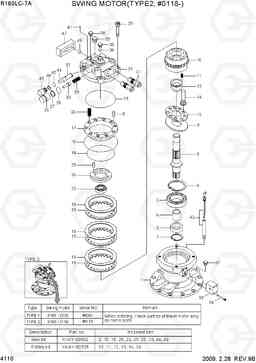

SWING MOTOR(TYPE 2, #0188-) R160LC-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | SWING MOTOR ASSY | 1 |
INCL *-1,*-2
|
|
| *-1 | 31N5-12130 | Поворотный редуктор (Гидромотор поворота платформы) | 1 | ||
| *-2 | @ | SWING REDUCTION GEAR | 1 |
SEE 4115
|
|
| *-R | XKAY-00528 | Ремкомплект | 1 |
INCL 1-A,B,C
|
|
| 1 | XKAY-01394 | BODY | 1 | ||
| 1 | XKAY-02153 | BODY | 1 | ||
| 1-A | XKAY-00529 | Ремкомплект блока цилиндров | 1 |
INCL 10,11,24
|
|
| 1-B | XKAY-00532 | Ремкомплект | 1 |
INCL 12,13
|
|
| 1-C | XKAY-00534 | Установочная пластина | 1 |
INCL 14
|
|
| 10 | XKAY-00633 | Блок цилиндров | 1 | ||
| 11 | XKAY-00531 | Пружина | 9 | ||
| 12 | XKAY-00533 | Шариковая направляющая | 1 | ||
| 13 | XKAY-00534 | Установочная пластина | 1 | ||
| 15 | XKAY-00537 | пластина трения | 3 | ||
| 16 | XKAY-00538 | Пластина | 3 | ||
| 17 | XKAY-00632 | Поршень тормозного цилиндра | 1 | ||
| 20 | XKAY-00541 | Пружина | 20 | ||
| 21 | XKAY-00630 | крышка багажного | 1 | ||
| 22 | XKAY-00543 | Подшипник роликовый игольчатый | 1 | ||
| 23 | XKAY-00382 | Палец | 2 | ||
| 24 | XKAY-00544 | Диск распределительный | 1 | ||
| 27 | XKAY-00141 | Кольцо | 2 | ||
| 28 | XKAY-00310 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 3 | XKAY-00522 | Подшипник роликовый | 1 | ||
| 31 | XKAY-00313 | Клапан предохранительный (разгрузочный, сброса давления) в сборе | 2 | ||
| 32 | XKAY-00314 | безопорная ВВЛ сборе | 2 | ||
| 33 | XKAY-00315 | Время в сборе задержка клапан | 1 | ||
| 34 | XKAY-00149 | Болт барашек | 3 | ||
| 35 | XKAY-00150 | Пробка (заглушка) | 3 | ||
| 36 | XKAY-00151 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 37 | XKAY-00140 | Пробка (заглушка) | 1 | ||
| 39 | XKAY-00548 | Пробка (заглушка) | 1 | ||
| 4 | XKAY-00523 | Кольцо стопорное | 1 | ||
| 41 | XKAY-00277 | RIVET | 2 | ||
| 42 | XKAY-01986 | Уровнемер | 1 | ||
| 42-1 | XKAY-01988 | Пробка (заглушка) | 1 | ||
| 43 | XKAY-00322 | Пробка (заглушка) | 2 | ||
| 44 | XKAY-00247 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 45 | XKAY-00324 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 47 | XKAY-00551 | Фланец | 1 | ||
| 5 | XKAY-00524 | Вал | 1 | ||
| 6 | XKAY-00525 | Втулка | 1 | ||
| 7 | XKAY-00526 | кольцо остановка | 1 | ||
| 8 | XKAY-00625 | Палец | 1 | ||
| 9 | XKAY-00527 | плита обуви | 1 | ||
| K | XKAY-00553 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K18 | XKAY-00468 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K19 | XKAY-00540 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2 | XKAY-00521 | Сальник | 1 | ||
| K25 | XKAY-00546 | Болт барашек | 4 | ||
| K26 | XKAY-00309 | Пробка (заглушка) | 2 | ||
| K29 | XKAY-00311 | Пружина | 2 | ||
| K30 | XKAY-00312 | CHECK | 2 | ||
| K38 | XKAY-00975 | Пробка (заглушка) | 1 | ||
| K46 | XKAY-00322 | Пробка (заглушка) | 2 | ||
| K48 | XKAY-00552 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| NK14 | XKAY-00536 | Комплект поршней (поршень в сборе) | 9 |
