Топливная система (с предфильтром) экскаватора гусеничного Hyundai R160LC-9
Топливная система (с предфильтром) экскаватора гусеничного Hyundai R160LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1065
Наименование:FUEL SYSTEM(WITH PREFILTER)
Версия:2014. 2.28 REV.14B

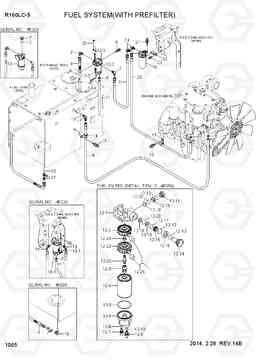

FUEL SYSTEM(WITH PREFILTER) R160LC-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1 | P020-110003 | Колено 90 | 1 | ||
10 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
11 | 11M8-50030 | Рукав высокого давления (РВД) | 2 | ||
11 | 11M8-50030 | Рукав высокого давления (РВД) | 1 | ||
12 | 11NA-71001 | топливный фильтр и W / S в сборе | 1 |
SING F/WARMER
|
|
12 | 11NA-73000 | Фильтр топливный в сборе | 1 |
DUAL F/WARMER
|
|
12 | 11QA-71000 | Фильтр топливный в сборе | 1 |
SING F/WARMER
|
|
12 | 11QA-73000 | Фильтр топливный в сборе | 1 |
DUAL F/WARMER
|
|
12-1 | 11NA-71010 | Головка фильтра | 1 | ||
12-1 | 11QA-71010 | HEAD ASSY | 1 | ||
12-10 | 11NA-71100 | Кольцо уплотнительное (О-кольцо) | 1 | ||
12-2 | 11NA-71020 | подогревателя топлива | 1 | ||
12-2 | 11QA-71040 | Элемент фильтра | 1 | ||
12-22 | 11NA-71020 | подогревателя топлива | 1 |
DUAL F/WARMER
|
|
12-23 | 11Q6-50100 | Соединитель | 1 |
DUAL F/WARMER
|
|
12-24 | 11Q6-50110 | Вставка | 1 |
DUAL F/WARMER
|
|
12-25 | 21Q8-23200 | HARNESS-FUEL WARMER | 1 |
DUAL F/WARMER
|
|
12-3 | 11NA-71030 | Соединитель | 1 | ||
12-3 | 11QA-71050 | BOWL ASSY | 1 |
SING F/WARMER
|
|
12-3 | 11QA-71030 | BOWL ASSY | 1 |
DUAL F/WARMER
|
|
12-4 | 11NA-71041 | Элемент фильтра | 1 | ||
12-4 | 11QA-71020 | WIF SENSOR ASSY | 1 | ||
12-5 | 11NA-71050 | Чаша ясно | 1 | ||
12-6 | 11NA-71060 | Кольцо уплотнительное (О-кольцо) | 1 | ||
12-7 | 11NA-71070 | SENSOR | 1 | ||
12-8 | 11NA-71080 | Кольцо уплотнительное (О-кольцо) | 1 | ||
12-9 | 11NA-71090 | Винт клапана | 1 | ||
13 | S593-000802 | клип жгут | 1 | ||
14 | S543-200002 | Зажим трубки | 1 | ||
15 | S037-102026 | Болт | 2 | ||
16 | 11Q4-50030 | Колено 90 | 1 | ||
17 | 11Q4-50010 | отсечной клапан топлива | 1 | ||
17-1 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 |
NOT SHOWN
|
|
18 | 11NA-72000 | Предварительный фильтр в сборе | 1 | ||
18 | XJAF-03017 | Фильтр топливный в сборе | 1 | ||
18-1 | 11NA-72010 | Элемент фильтра топливного | 1 | ||
18-1 | 11NA-72011 | Элемент фильтра топливного | 1 | ||
18-2 | 11LD-20240 | Головка фильтра | 1 | ||
18-3 | 11LD-20260 | Чаша в сборе ж / ручки | 1 | ||
19 | 11LB-20350 | Колено 90 | 2 | ||
2 | 11N8-50060 | Колено 90 | 2 | ||
2 | 11N8-50060 | Колено 90 | 4 | ||
2 | 11N8-50060 | Колено 90 | 2 | ||
20 | 11E5-52310 | Шланг | 1 | ||
20 | 11Q6-54120 | Шланг топливный | 1 | ||
21 | S035-082026 | Болт | 2 | ||
22 | 11Q4-54020 | Кронштейн | 1 | ||
23 | S037-105026 | Болт | 2 | ||
24 | 11Q4-54030 | Штуцер 90 orfs | 2 | ||
25 | 21QB-23500 | HARNESS FUEL WARMER | 1 |
DUAL F/WARMER
|
|
3 | Y161-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
4 | 11Q4-54010 | Рукав высокого давления (РВД) | 1 | ||
4 | 11N6-53020 | Шланг топливный | 1 | ||
5 | 11N8-57040 | Шланг заливной горловины топливного бака | 1 | ||
6 | S037-103026 | Болт | 2 | ||
7 | P220-110102 | Заглушка | 1 | ||
8 | 11N8-57060 | Шланг топливный | 1 | ||
9 | S520-020000 | Зажим | 4 | ||
9 | S520-020000 | Зажим | 3 | ||
N12-11 | 11NA-71110 | Винт заглушка | 1 | ||
N12-12 | 11NA-71120 | Кольцо уплотнительное (О-кольцо) | 2 | ||
N12-13 | 11NA-71130 | Кольцо уплотнительное (О-кольцо) | 1 | ||
N12-14 | 11NA-71140 | топливный насос, корпус | 1 | ||
N12-15 | 11NA-71150 | напор насоса | 1 | ||
N12-16 | 11NA-71160 | HOLDER | 1 | ||
N12-17 | 11NA-71170 | Кольцо уплотнительное (О-кольцо) | 1 | ||
N12-18 | 11NA-71180 | Диск распределительный | 2 | ||
N12-19 | 11NA-71190 | рамка клапан | 2 | ||
N12-20 | 11NA-71200 | Кольцо уплотнительное (О-кольцо) | 2 |
