Код подсистемы:3110
Наименование:UPPER HYD PIPING(ATTACH)
Версия:2013. 12.31 REV.13M

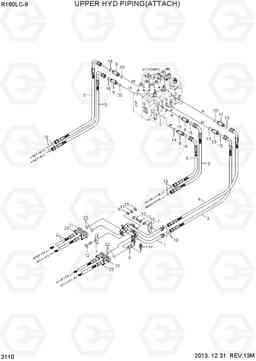

UPPER HYD PIPING(ATTACH) R160LC-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1 | 31Q5-11150 | Трубка в сборе | 1 | ||
10 | X511-112544 | Соединитель | 1 | ||
11 | X511-116544 | Соединитель | 1 | ||
12 | S017-100506 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
13 | S017-100802 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
14 | S037-103026 | Болт | 2 | ||
15 | S207-101002 | Гайка | 1 | ||
16 | S403-102002 | Плоская шайба | 3 | ||
17 | S411-100002 | Шайба пружинная | 3 | ||
18 | S621-018001 | О кольцо | 6 | ||
2 | 31Q5-10310 | Рукав высокого давления (РВД) | 4 | ||
2 | 31Q5-10510 | HOSE ASSY(HI-GRADE) | 4 | ||
21 | P173-120102 | фланец гидрокси, сплит | 8 | ||
22 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
23 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
3 | P930-128018 | Шланг в сборе | 1 | ||
4 | P930-128020 | Шланг в сборе | 1 | ||
5 | 31Q5-10320 | Рукав высокого давления (РВД) | 4 | ||
6 | 31Q4-11170 | Кронштейн | 1 | ||
7 | 31N4-12270 | Трубный зажим | 2 | ||
8 | X511-112546 | Соединитель | 2 | ||
9 | X511-116546 | Соединитель | 2 | ||
A | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
B | S621-018001 | О кольцо | 6 | ||
C | S631-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
D | S631-029004 | Кольцо уплотнительное (О-кольцо) | 3 |
