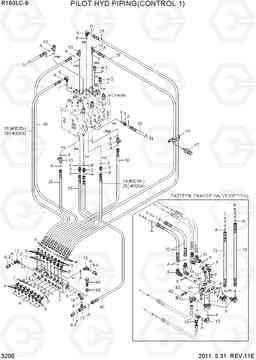

PILOT HYD PIPING(CONTROL 1) экскаватора гусеничного Hyundai R160LC-9
PILOT HYD PIPING(CONTROL 1) экскаватора гусеничного Hyundai R160LC-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3200
Наименование:PILOT HYD PIPING(CONTROL 1)
Версия:2011. 5.31 REV.11E
PILOT HYD PIPING(CONTROL 1) R160LC-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31Q6-20171 | клеммной | 1 | ||
| 1-1 | XKAL-00097 | Блок коллектор | 1 |
NOT SHOWN
|
|
| 1-2 | XKAL-00096 | челночный клапан | 3 |
NOT SHOWN
|
|
| 10 | X820-045151 | Тройник | 5 | ||
| 12 | 31E5-11110 | Адаптер | 2 |
STD
|
|
| 12 | 31E5-11110 | Адаптер | 4 |
OPT, PATT VALVE
|
|
| 14 | X850-515100 | Колено 90 поворотный, ORFS | 1 |
STD
|
|
| 14 | X850-515100 | Колено 90 поворотный, ORFS | 3 |
OPT, PATT VALVE
|
|
| 16 | 31N6-25110 | Колено 90, долго | 3 |
OPT, PATT VALVE
|
|
| 17 | 31NB-20130 | Тройник тип запуска / тест | 1 | ||
| 19 | X400-042023 | Шалнг | 1 | ||
| 22 | X400-042010 | Шланг в сборе | 3 |
OPT, PATT VALVE
|
|
| 23 | X400-042012 | Шланг в сборе | 1 |
OPT, PATT VALVE
|
|
| 24 | X400-042021 | Шланг в сборе | 1 | ||
| 25 | X400-042025 | Шланг в сборе | 2 | ||
| 25 | X400-042026 | Шланг в сборе | 1 | ||
| 28 | X400-042029 | Шалнг | 2 | ||
| 28 | X400-042029 | Шалнг | 1 | ||
| 29 | X400-042032 | Шланг в сборе | 1 | ||
| 29 | X400-042030 | Шалнг | 1 | ||
| 35 | X400-042028 | Шланг в сборе | 1 | ||
| 36 | X420-042021 | Шланг в сборе | 1 | ||
| 38 | X420-042031 | Шланг в сборе | 1 | ||
| 38 | X420-042030 | Шланг в сборе | 1 | ||
| 39 | X420-042024 | Шланг в сборе | 1 | ||
| 4-1 | 31Q8-40520 | Датчик давления | 1 |
TRAVELING
|
|
| 4-1 | 31Q4-40830 | Датчик давления | 1 |
TRAVELING
|
|
| 4-2 | 31Q8-40520 | Датчик давления | 1 |
WORKING
|
|
| 4-2 | 31Q4-40830 | Датчик давления | 1 |
WORKING
|
|
| 4-3 | 31Q8-40520 | Датчик давления | 1 |
ARM/ BUCKET IN
|
|
| 4-3 | 31Q4-40830 | Датчик давления | 1 |
ARM/ BUCKET IN
|
|
| 4-4 | 31Q8-40520 | Датчик давления | 1 |
BOOM UP
|
|
| 4-4 | 31Q4-40830 | Датчик давления | 1 |
BOOM UP
|
|
| 4-5 | 31Q8-40520 | Датчик давления | 1 |
SWING
|
|
| 4-5 | 31Q4-40830 | Датчик давления | 1 |
SWING
|
|
| 40 | X420-042029 | Шланг в сборе | 1 | ||
| 41 | 31N6-22050 | Селектор ВВЛ многомодового | 1 |
OPT, PATT VALVE
|
|
| 42 | S015-080806 | Болт с шестигранной головкой (под шестигранник) | 2 |
OPT, PATT VALVE
|
|
| 43 | S411-080006 | Шайба пружинная | 2 |
OPT, PATT VALVE
|
|
| 44 | S109-080756 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 45 | S411-100006 | Шайба пружинная | 2 | ||
| 46 | 31L7-10270 | Зажим трубки | 1 | ||
| 47 | S038-102026 | Болт | 1 | ||
| 5 | X500-110001 | Разъем | 4 | ||
| 6 | X520-110001 | Штуцер 90 orfs | 10 |
STD
|
|
| 6 | X520-110001 | Штуцер 90 orfs | 15 |
OPT, PATT VALVE
|
|
| 9 | X530-110001 | Штуцер | 8 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 41 | ||
| F | S631-011004 | Кольцо уплотнительное (О-кольцо) | 41 |
